概述

KT2000 变电站及开闭所自动化系统是西安凯源智能电气有限公司着眼于继电保护和信息技术的最新发展趋势，广泛吸取了国内外现有的技术和经验，自主研发的新一代产品。为国内外用户的35kV及以下电压等级的变压器、输配电线路、电动机、电容器等电气元件，提供可靠、实用、功能完善的继电保护和自动化、智能化方案。

变电站及开闭所自动化系统构成方案

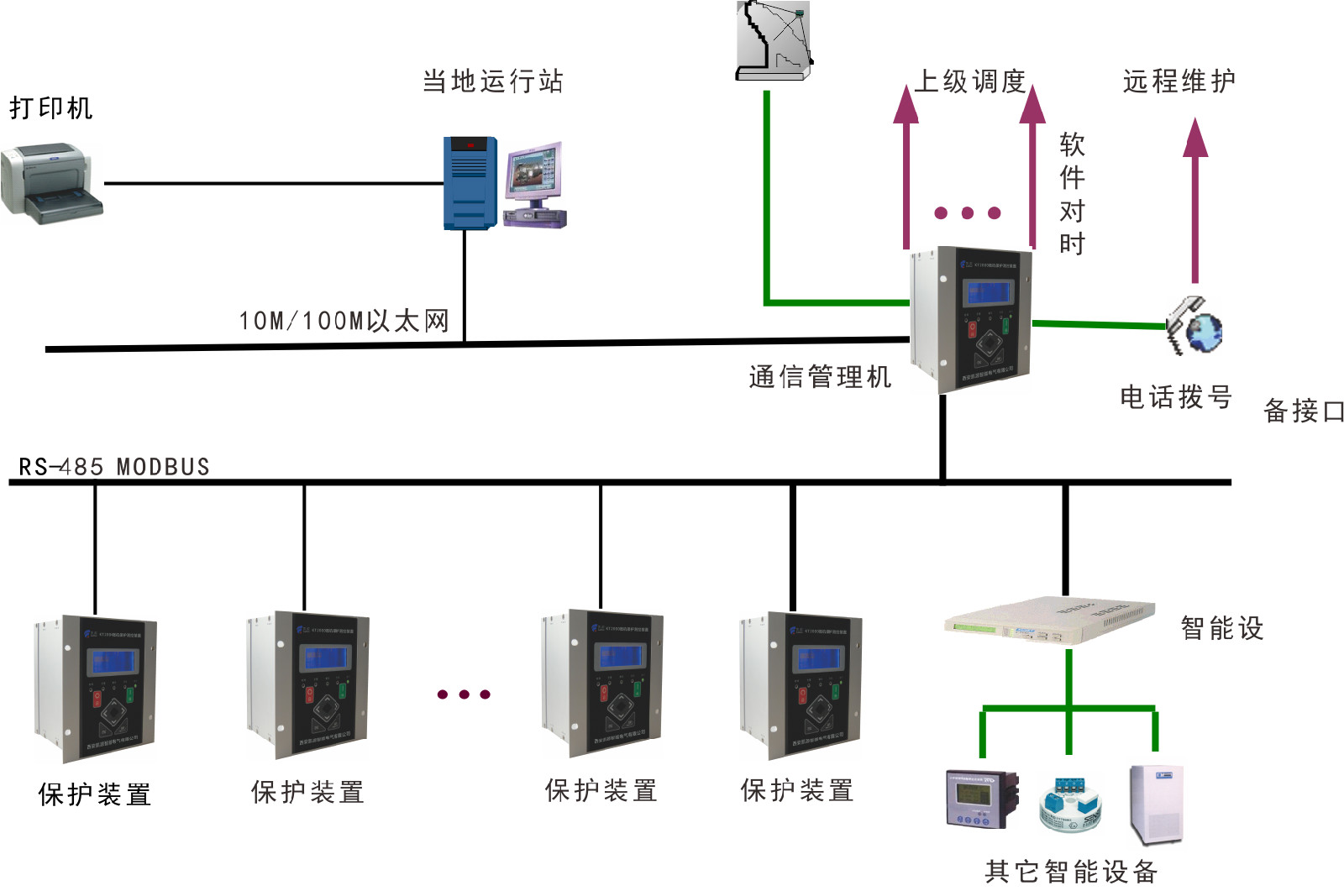

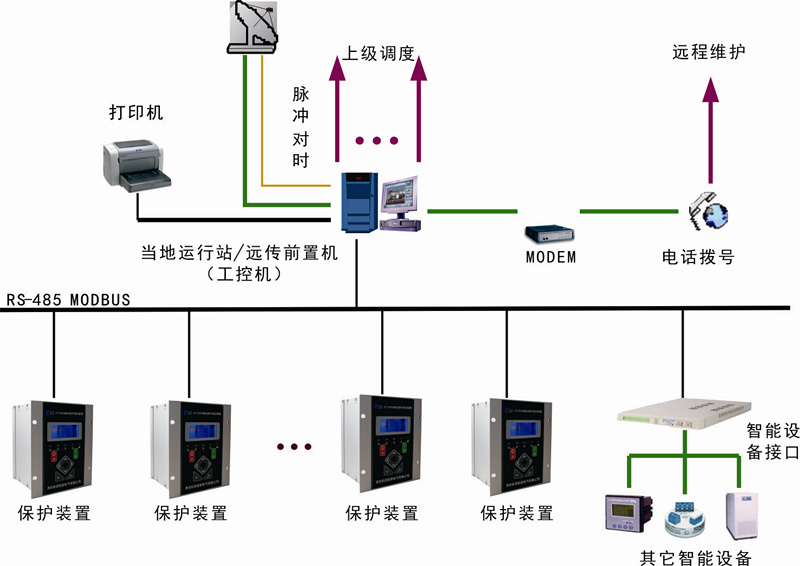

KT2000系列微机保护装置可以安装于高压开关柜上单独完成继电保护功能，也可与KT2000S变电站自动化监控管理系统软件构成变电站自动化系统。主要有两种典型结构：标准型、简约型。 两种类型均采用分层分布式结构，标准型适合常规35kV变电站，如图1所示：系统按纵向分为间隔层、通信层和变电站层，由通信管理机通过专用端口与调度通信，实现四遥；简约型适合35kV终端站和10kV开闭所，如图2所示：系统按纵向分为间隔层和变电站层，由监控软件实现信息远传。系统采用分布式、开放式的设计，完成站内监控功能，全面提供设备状态监视及控制、保护信息记录与分析等功能。
