KT3320 风电箱变测控装置

产品概述

KT3320 风电箱变测控装置属于 KT3000 系列智能箱变测控设备，面向陆上风力发电场 35kV 箱式变电站，集遥测、遥信、遥控、遥调、故障告警、通信网关于一体，实现风电箱变就地监控，替代传统测控装置 + 通信管理机，简化柜内接线，降低风电项目建设与运维成本。

装置针对风电场户外箱变恶劣工况开发，宽温工业硬件平台，强电磁兼容能力，可适应昼夜温差大、强电磁干扰、振动等现场环境，广泛应用于新建风电场、风电场智能化技改项目。

主要功能

遥测采集

采集箱变高压侧、低压侧三相电压、三相电流、有功功率、无功功率、功率因数；变压器绕组温度、油温度等模拟量数据。

遥信采集

多路开关量输入，采集断路器分合位置、隔离开关、接地刀闸状态；变压器超温、油位异常、门控告警、熔断器故障等事件信号，发生变位立即上送告警信息。

遥控输出

支持低压侧断路器远程分闸、合闸控制，实现升压站后台对箱变设备远方操作。

本地人机界面

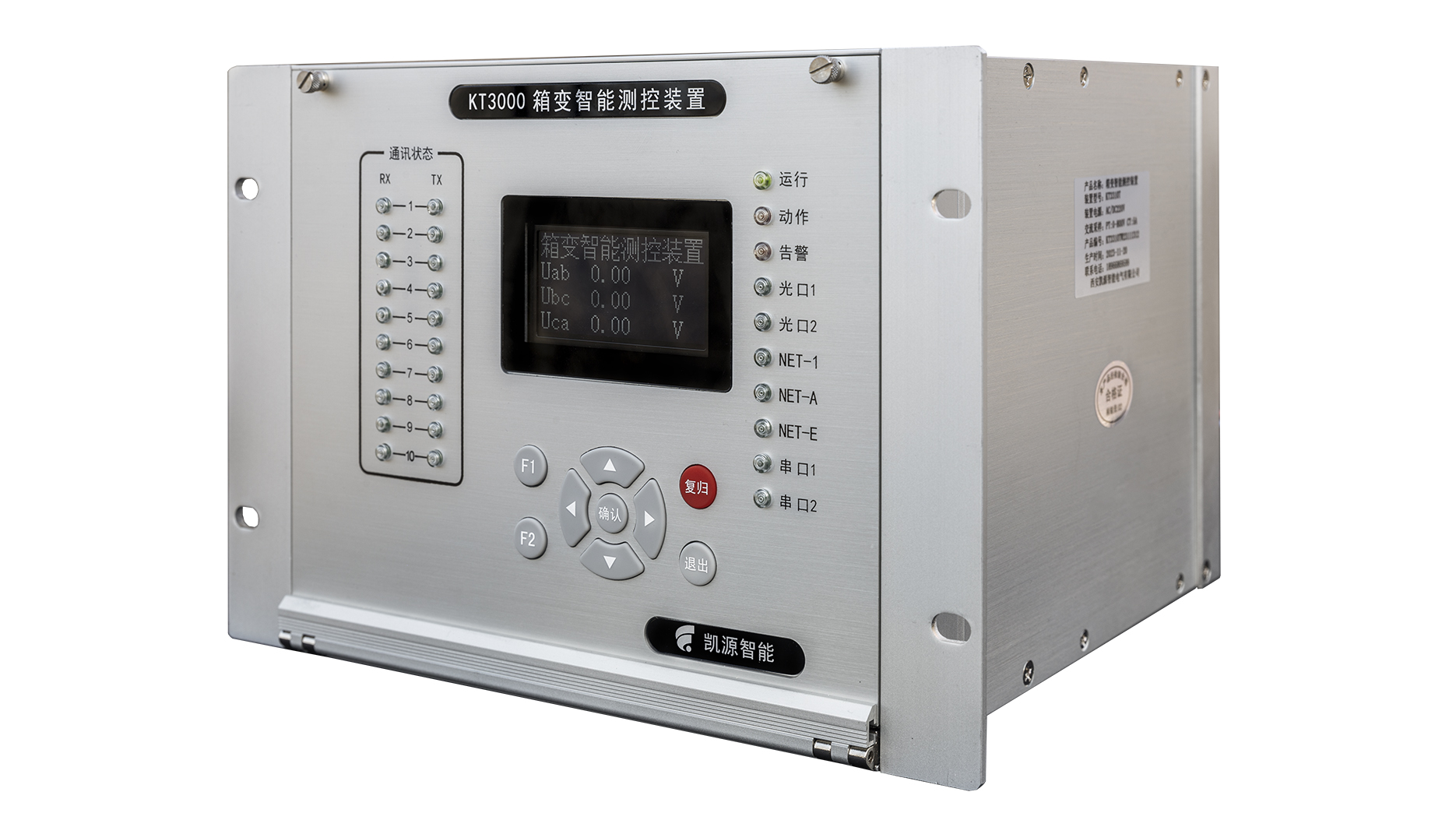

装置自带液晶显示屏与按键，现场就地查看实时运行数据、开关状态、历史故障记录，支持参数本地修改，方便现场调试检修，无需依赖后台。

通信功能

配置以太网、RS485 通信接口；支持 IEC‑60870‑5‑104、Modbus‑RTU 电力标准规约；支持光纤环网组网，多台箱变装置组网后统一将数据上传至风电场升压站监控系统。

事件记录与自检

完整事件 SOE 记录，精准记录故障发生时刻；装置硬件实时自检，电源异常、插件故障主动上报告警，便于故障追溯分析。

技术特点

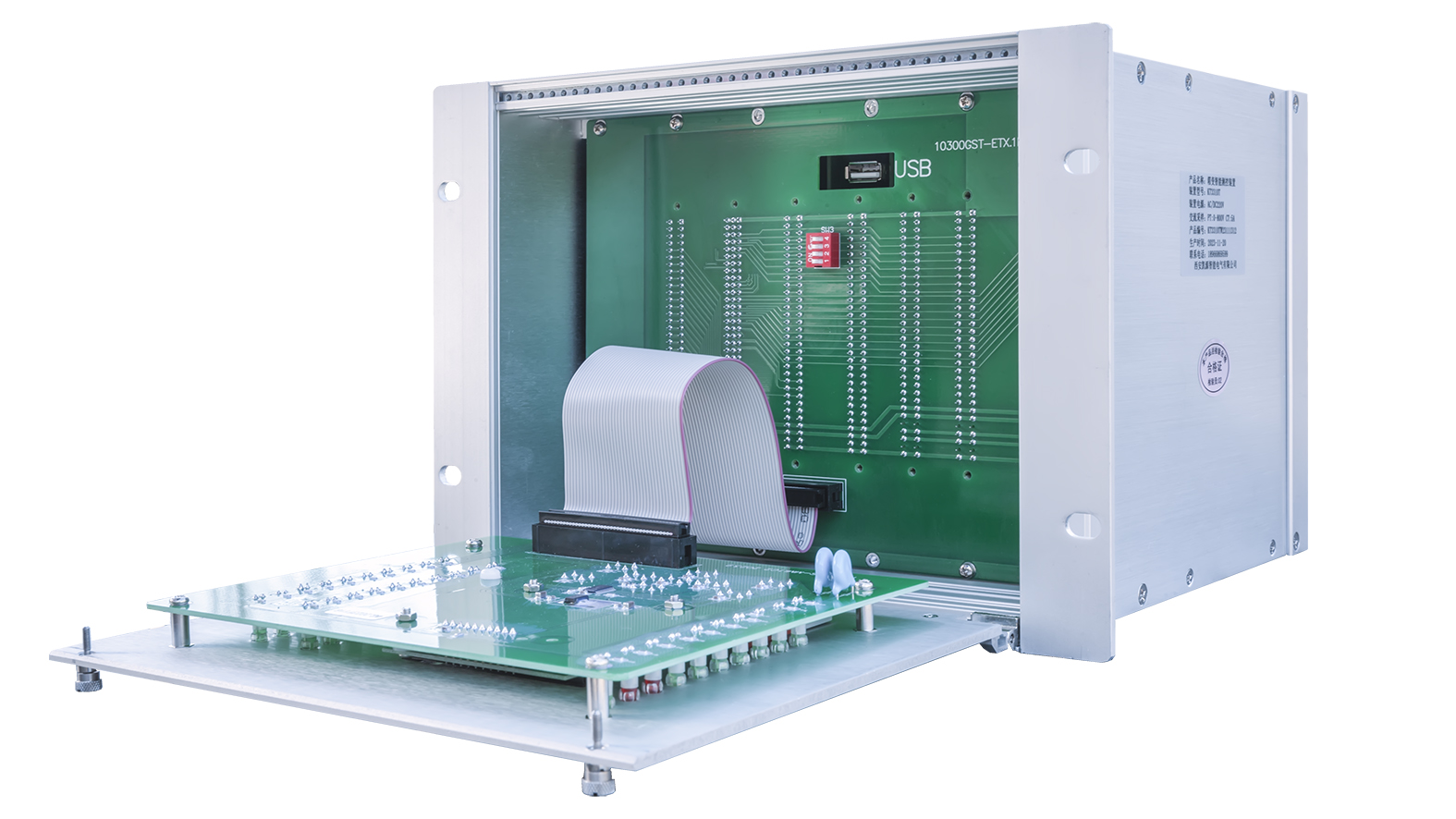

工业级模块化硬件，EMC 四级电磁兼容，满足电力行业抗干扰要求

一体化集成测控与网关，减少柜内设备数量

宽工作温度范围，适配风电场户外箱变高温、低温环境

支持风电项目新旧改造，兼容主流风电监控后台系统

应用场景

陆上风力发电场 35kV 箱式变电站就地监控；风电老站智能化升级改造；风电场集中监控系统前端采集单元。

供货范围

KT3320 测控主机、安装配件、使用说明书、通讯点表。
