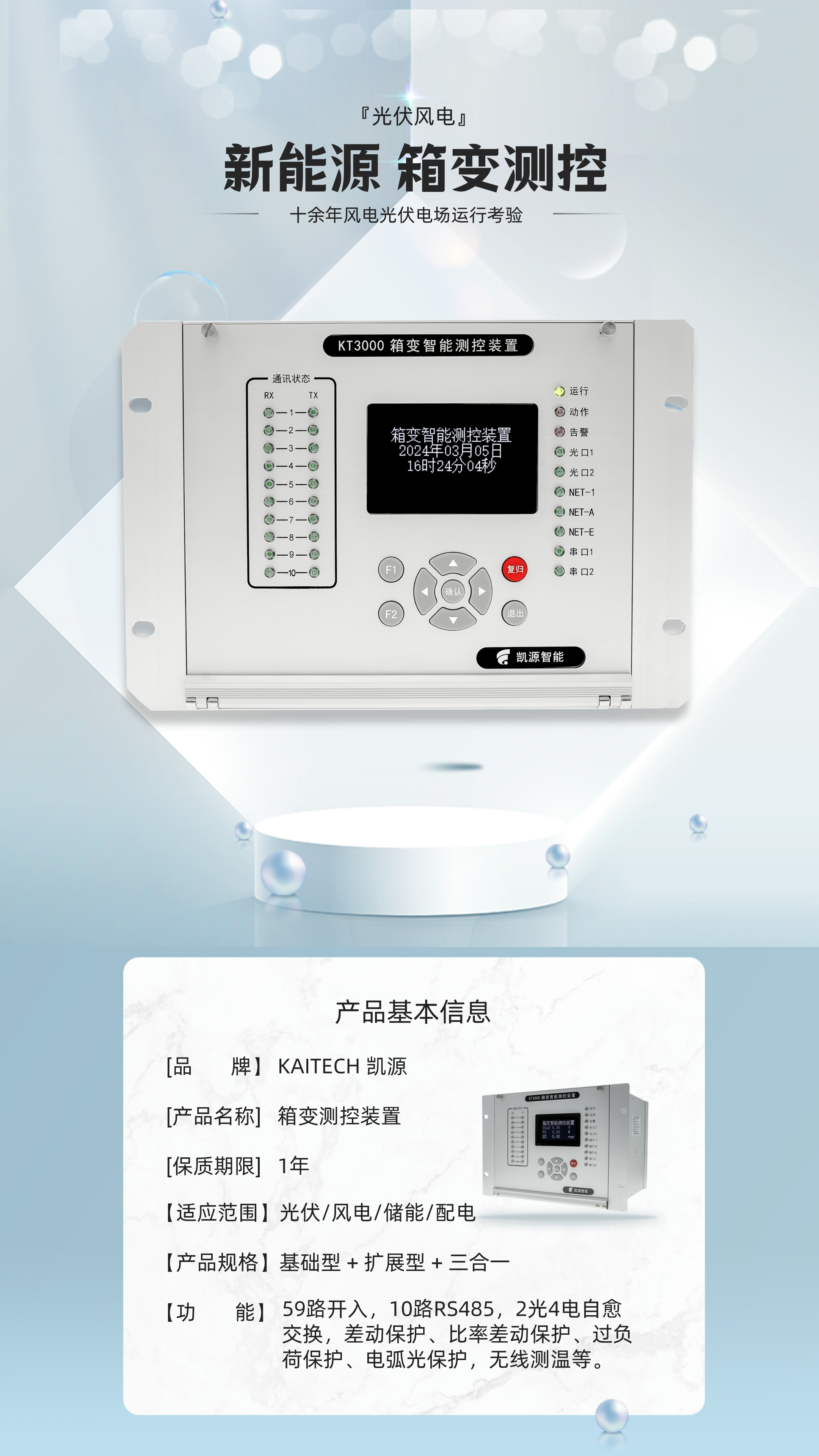

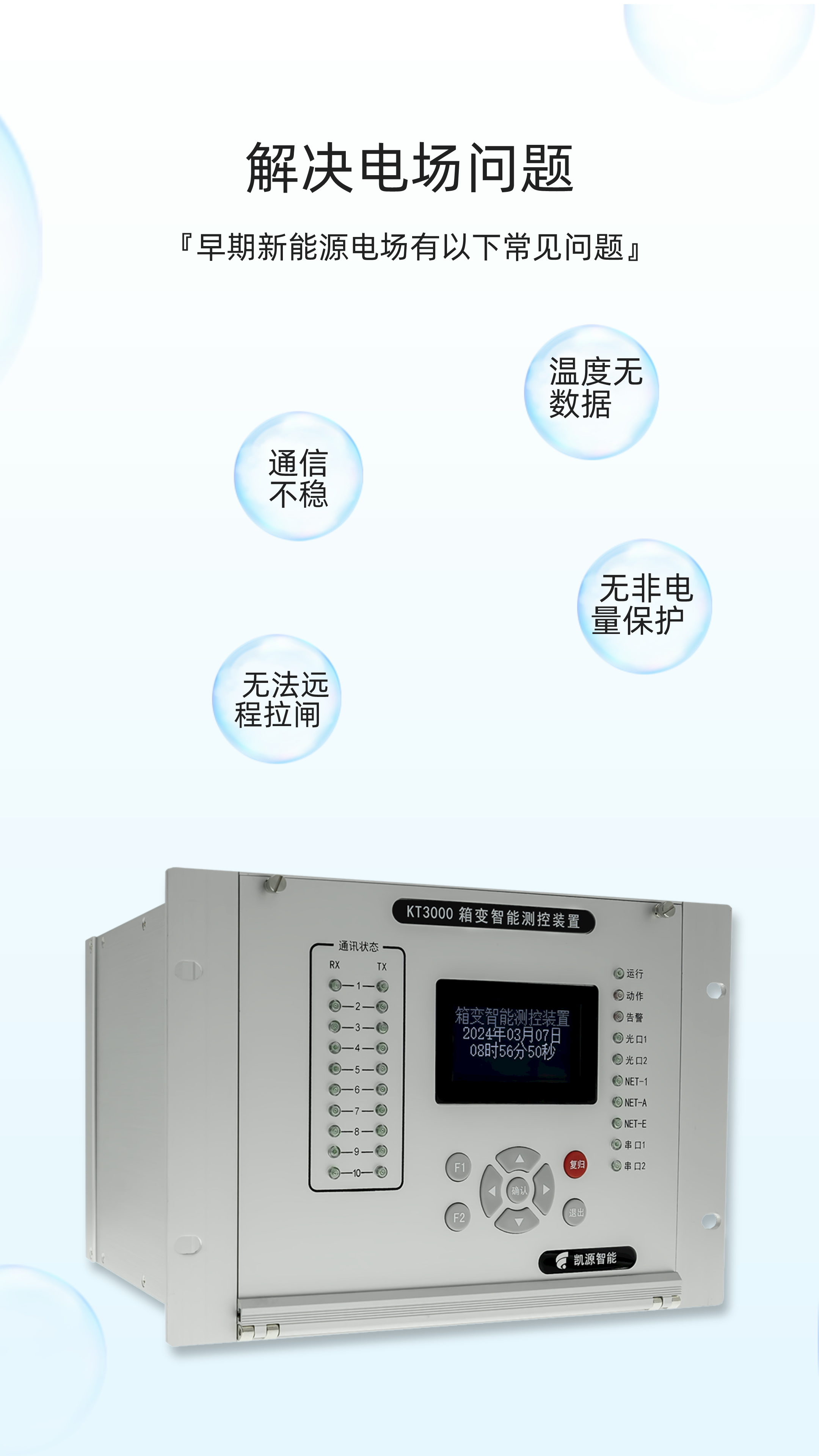

KT3310K 光伏箱变测控装置

产品概述

KT3310K 光伏箱变测控装置属于 KT3000 系列智能箱变测控设备，面向陆上集中式光伏电站 35kV 箱式变电站，集遥测、遥信、遥控、保护告警、光纤环网、通信网关于一体，实现光伏箱变就地综合监控。装置可替代传统测控装置 + 通信管理机 + 环网交换机，精简柜内设备与接线，大幅降低光伏电站建设及运维成本。

装置针对光伏户外箱变恶劣工况专项开发，采用工业宽温硬件平台，具备四级 EMC 强电磁兼容能力，可适应戈壁高海拔、昼夜温差大、强电磁干扰、户外振动等复杂现场环境，广泛应用于新建大型光伏电站、存量光伏电站智能化技改项目。

主要功能

1、遥测采集

采集光伏箱变高低压侧三相电压、三相电流、有功功率、无功功率、功率因数、电能计量；同步采集变压器绕组温度、油温等全部模拟量数据。

2、遥信采集

多路开关量输入，实时采集断路器分合位置、隔离开关、接地刀闸状态；精准监测变压器超温、油位异常、瓦斯信号、门控告警、设备故障等事件，状态变位即时上送告警信息。

3、遥控输出

支持低压侧断路器远程分闸、合闸控制，实现升压站后台对全站光伏箱变设备的远方集中操作管控。

4、本地人机界面

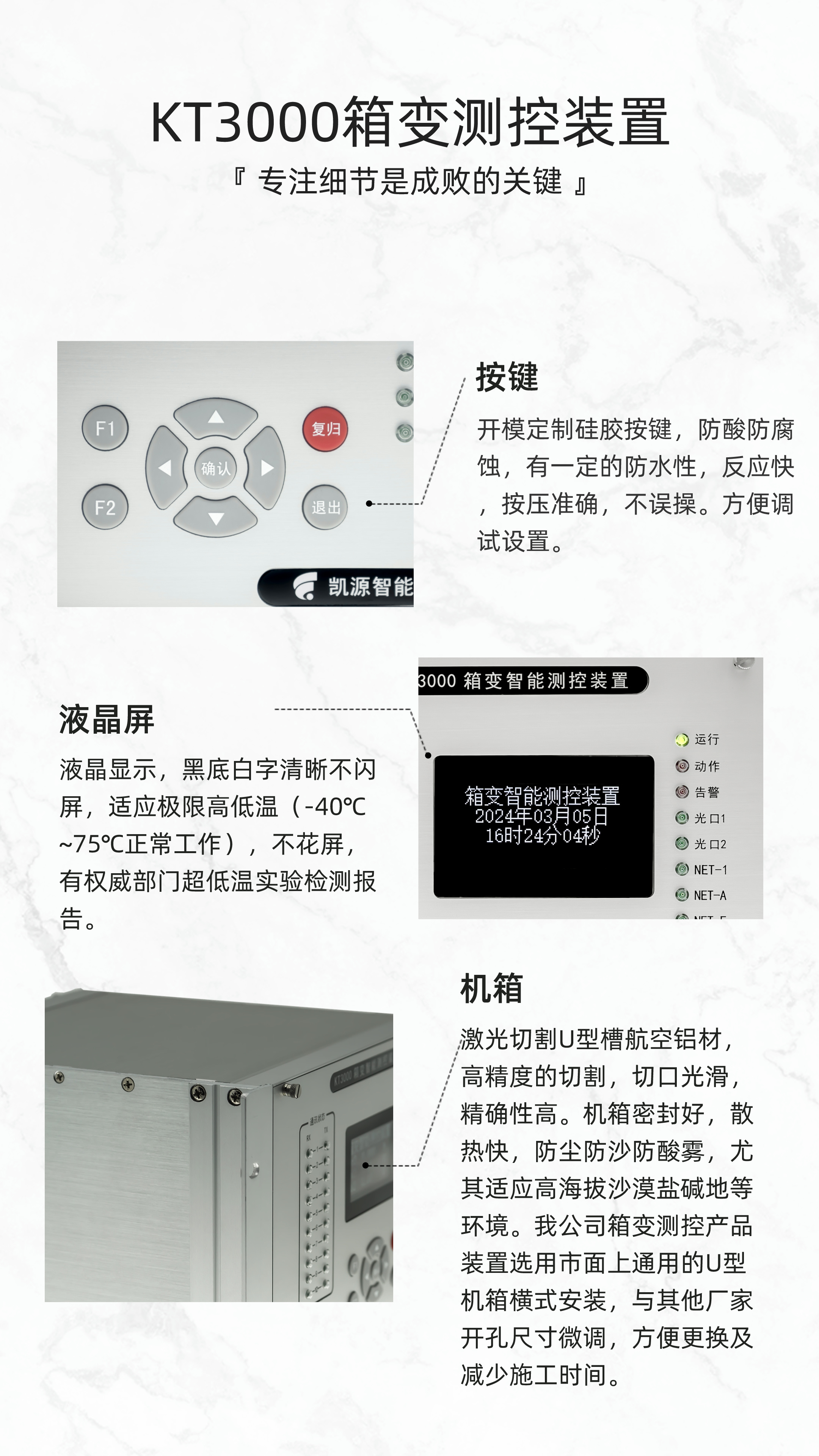

装置自带汉化液晶显示屏与操作按键，现场可就地查看实时运行数据、开关状态、故障事件记录，支持本地参数修改与调试，无需依赖远端监控后台。

5、通信组网功能

配置工业以太网、RS485 通信接口，支持 IEC‑60870‑5‑104、Modbus‑RTU 电力标准规约；集成双光纤自愈环网功能，单链路故障自动旁路恢复，多台箱变组网稳定上传数据至光伏升压站监控系统，适配电力二次安防组网要求。

6、事件记录与硬件自检

具备完整 SOE 事件顺序记录，毫秒级精准锁定故障时刻；装置整机硬件实时自检，电源异常、插件故障、通讯异常均可主动上报告警，方便故障追溯与现场排查。

技术特点

工业级模块化硬件设计，四级 EMC 电磁兼容，满足新能源电站强干扰现场运行要求；测控、保护、通信网关、光纤环网一体化集成，大幅减少柜内设备数量；超宽工作温区，适配高海拔、戈壁荒漠光伏极端环境；兼容国内主流光伏监控后台系统，完美适配老旧光伏电站智能化升级改造。

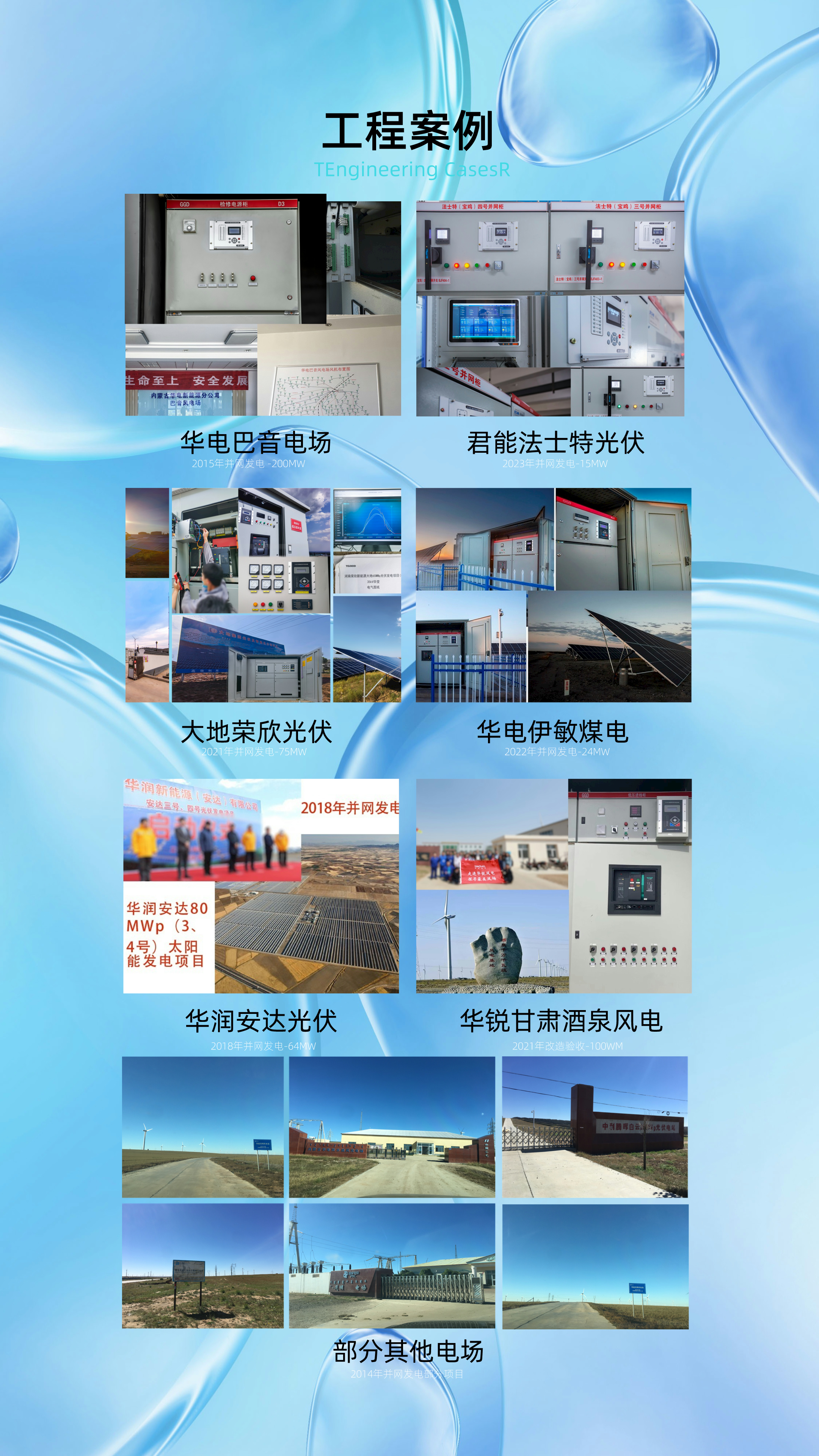

应用场景

陆上集中式光伏电站 35kV 箱式变电站就地监控保护；山地、戈壁、高海拔光伏工程项目；存量光伏电站智能化升级改造、光伏电站集中监控系统前端数据采集单元。
