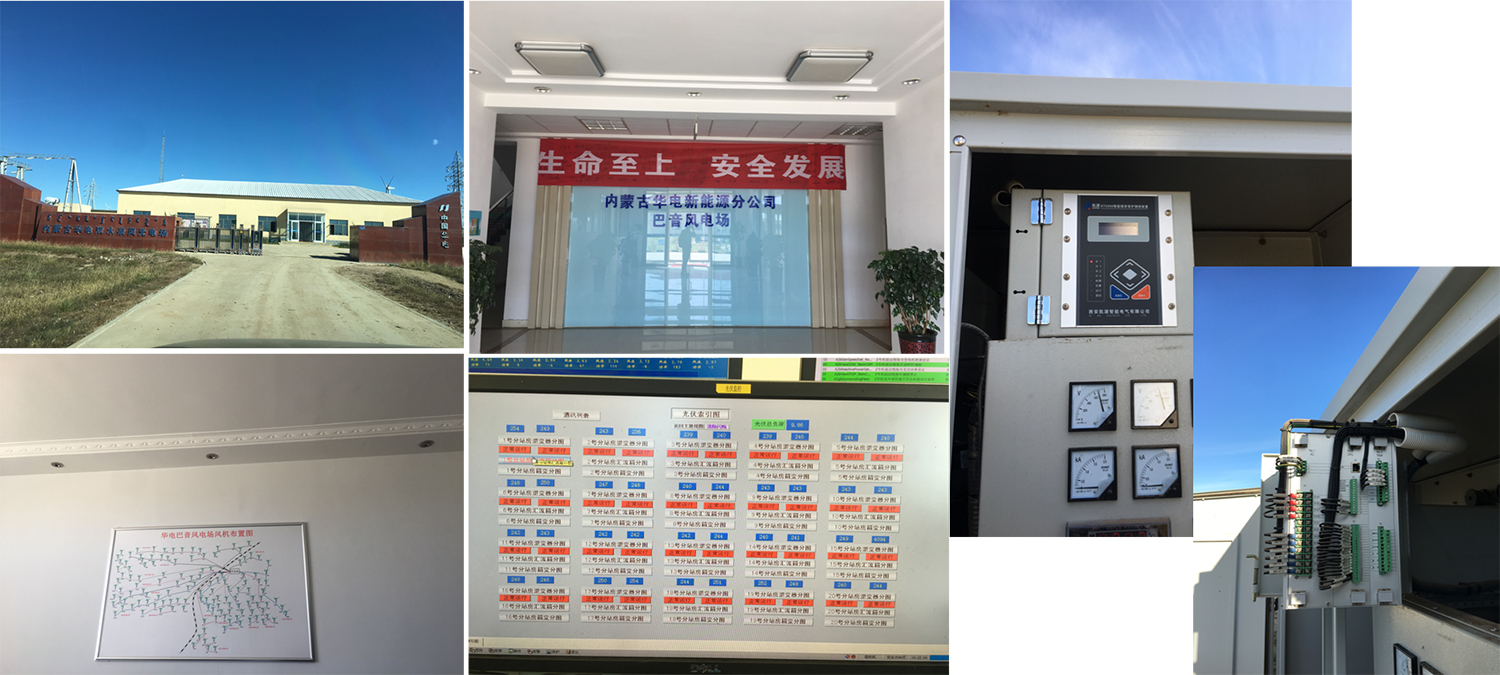

内蒙古华电包头巴音200MW风电场工程

KT3000箱变测控系统

1.1 KT3320风电箱变测控装置：

1.1.1 每台风机箱变的低压开关柜内设置一台KT3320风电箱变测控装置和相应的光纤连接设备，以便采集箱变内的各种电气量参数和非电气量参数，以满足综合自动化系统的测控要求。为满足箱变实际的运行条件，供方应提供相应的低温试验报告并负责安装KT3320风电箱变测控装置及其电缆引接。

1.1.2KT3320风电箱变测控装置要求采用内嵌式自愈光纤环形以太网交换机，光纤接口采用单模或多模接口（最终确定单模接口），便于现场安装，通讯规约采用标准的IEC103规约，可方便地与各厂家的升压站综自系统接入，具体要求如下：

 1.1.2.1 设备工作条件：

Ø 设备供电电源

电压：          AC/DC 220 V ±15 %

频率：          50 Hz –3 Hz～+2Hz

Ø 设备运行环境：         -40℃～+70℃

Ø 储存环境温度：         -45℃～+85℃

1.1.2.2 主要功能特点：

Ø KT3320风电箱变测控装置至少具有20路遥信开入；

Ø KT3320风电箱变测控装置至少具有5路继电器输出（标配），最多可扩展为6路；

Ø KT3320风电箱变测控装置具有6路直流量输入，有一路热电阻或4~20mA可选，另一路可固定为4~20mA输入，可以采集变压器油温及箱变内环境温度，开关量输出12路；

Ø KT3320风电箱变测控具有交流采样功能，可测量I、U、P、Q、F、COSφ、有功电度、无功电度等遥测量；

Ø 变压器低压侧不设PT，KT3320风电箱变测控装置应可直接采集690V三相电压；

Ø 完成变压器高低压侧所有电气量监测，KT3320风电箱变测控装置具有非电量保护功能，包括：变压器油位、油温，反时限电流保护、过压、欠压保护等；

Ø KT3320风电箱变测控装置可以采集熔断器熔断、箱变门打开等信号；

Ø KT3320风电箱变测控应可采集如下开关状态：35kV负荷开关位置信号；低压断路器位置信号； 690V低压断路器位置信号，低压隔离开关熔断器组位置信号；小空开位置信号；

Ø KT3320风电箱变测控装置具备遥控功能：对有电操控功能的开关实现远程控分和控合。

Ø 具有完善的事件报告处理功能和操作记录功能，可至少保存最新25次SOE变位记录、最新25次用户操作记录。

Ø KT3320风电箱变测控装置必须支持以太网协议，并具备光纤环网交换功能，以满足风电场光纤环网的通信要求，单模、多模光纤可选。KT3320风电箱变测控装置通讯规约采用标准的IEC103/104规约，可方便地与各厂家的升压站综自系统接入；

Ø KT3320风电箱变测控装置以太网RJ45、RS485和RS232双通讯口，并可完成规约转换，以便接入其它智能装置；

Ø 包括显示、电源、CPU、IO板、通讯板在内的KT3320风电箱变测控装置全部元器件必须满足宽温-40℃～+70℃条件下装置可保证正常工作的要求，以满足风电场的特殊环境；

Ø 具备箱变环境监控；高压室、低压室、变压器室环境温湿度检测及显示功能

Ø KT3320风电箱变测控装置结构应方便安装于美式、欧式箱变内。安装方式宜采用壁挂式，限于空间考虑，在保证上述功能的前提下，整套装置尺寸不应超过300mm(宽)*180mm(高)*180mm(深)。

Ø 除了基本光纤通讯之外可配置无线通讯模块，组成双备用通讯网络，确保整个风电场通讯网络顺畅

1.1.2.3 KT3320风电箱变测控需加装人机接口显示单元。全汉化液晶显示、菜单式操作

1.1.3、为了满足风电场的环网需求，在升压站继电保护室内需要设置自愈式光纤以太网交换机，交换机的两个光纤接口分别和风场箱变内安装的KT3320风电箱变测控单元连接，以形成环形连接，光纤交换机的电口和升压站内监控系统的100M以太网交换机连接。
    自愈式光纤以太网交换机的数量根据风场箱变监控单元所组成的光纤环网数量而定。本期需设置3台，组屏安装在升压站继电保护室箱变监控网路交换机柜内。
