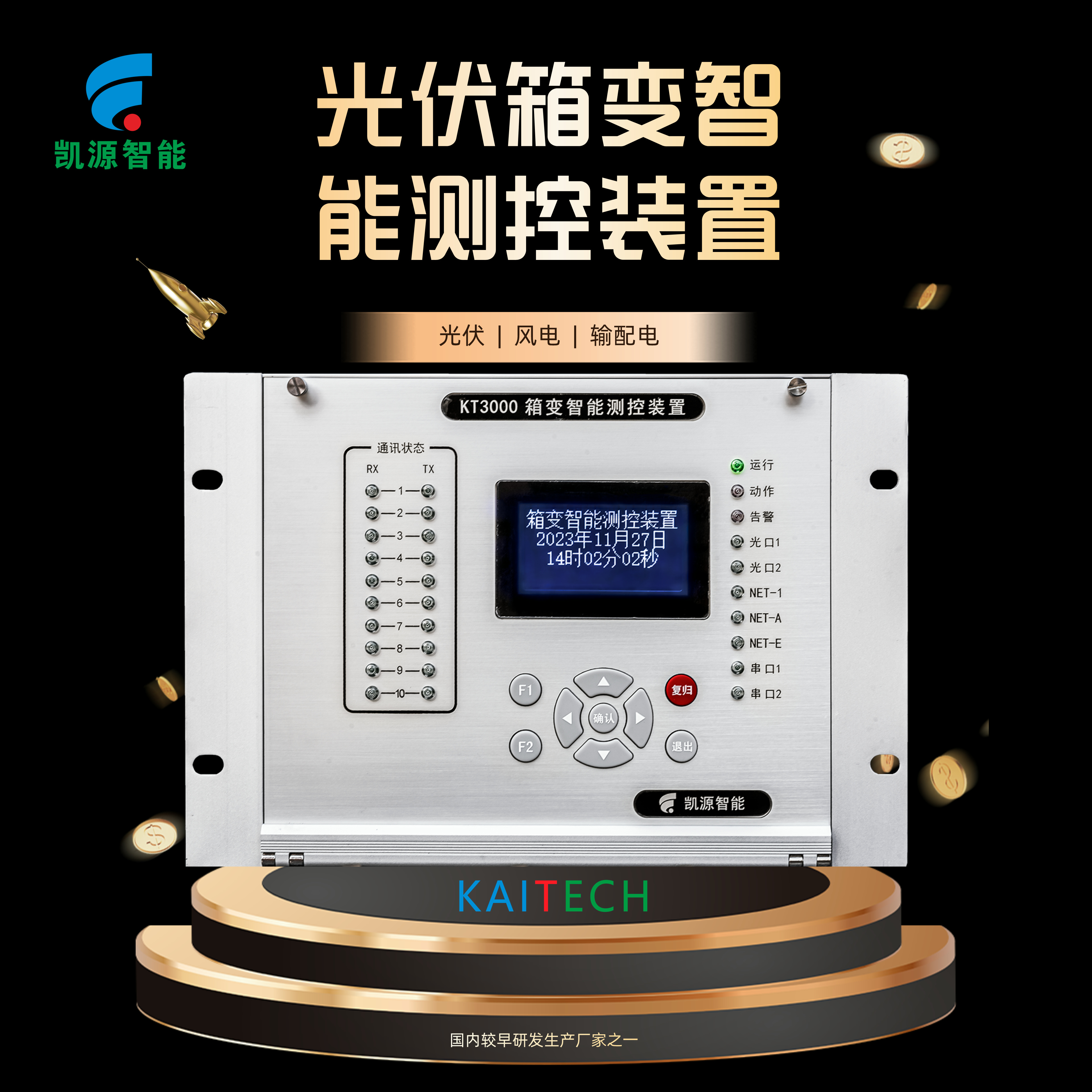

西安凯源智能电气 KT3320K风电箱变测控装置简介

一、产品概述

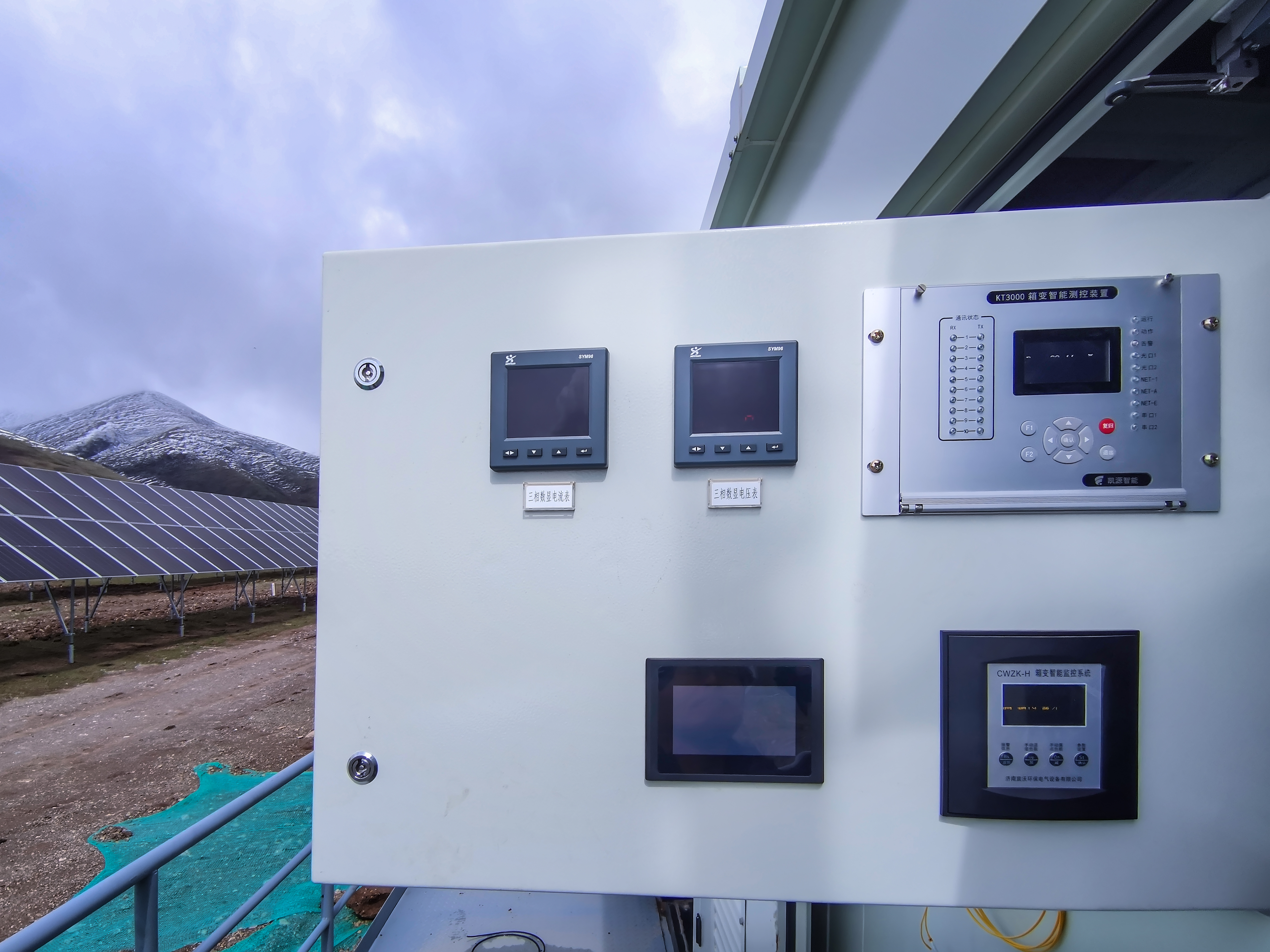

KT3320K风电箱变测控装置是专为风电升压站场景设计的专用箱变保护测控一体化设备，主要适用于配有断路器的35kV及以下电压等级风电箱式变电站，核心实现风电升压箱变全过程监控与故障保护功能。装置集成多项核心功能，适配风电场野外复杂运行工况，可满足风电场无人值守、集中化、智能化运维管控需求，是风电箱变自动化监控系统的核心配套设备。

二、开关量输入输出部分

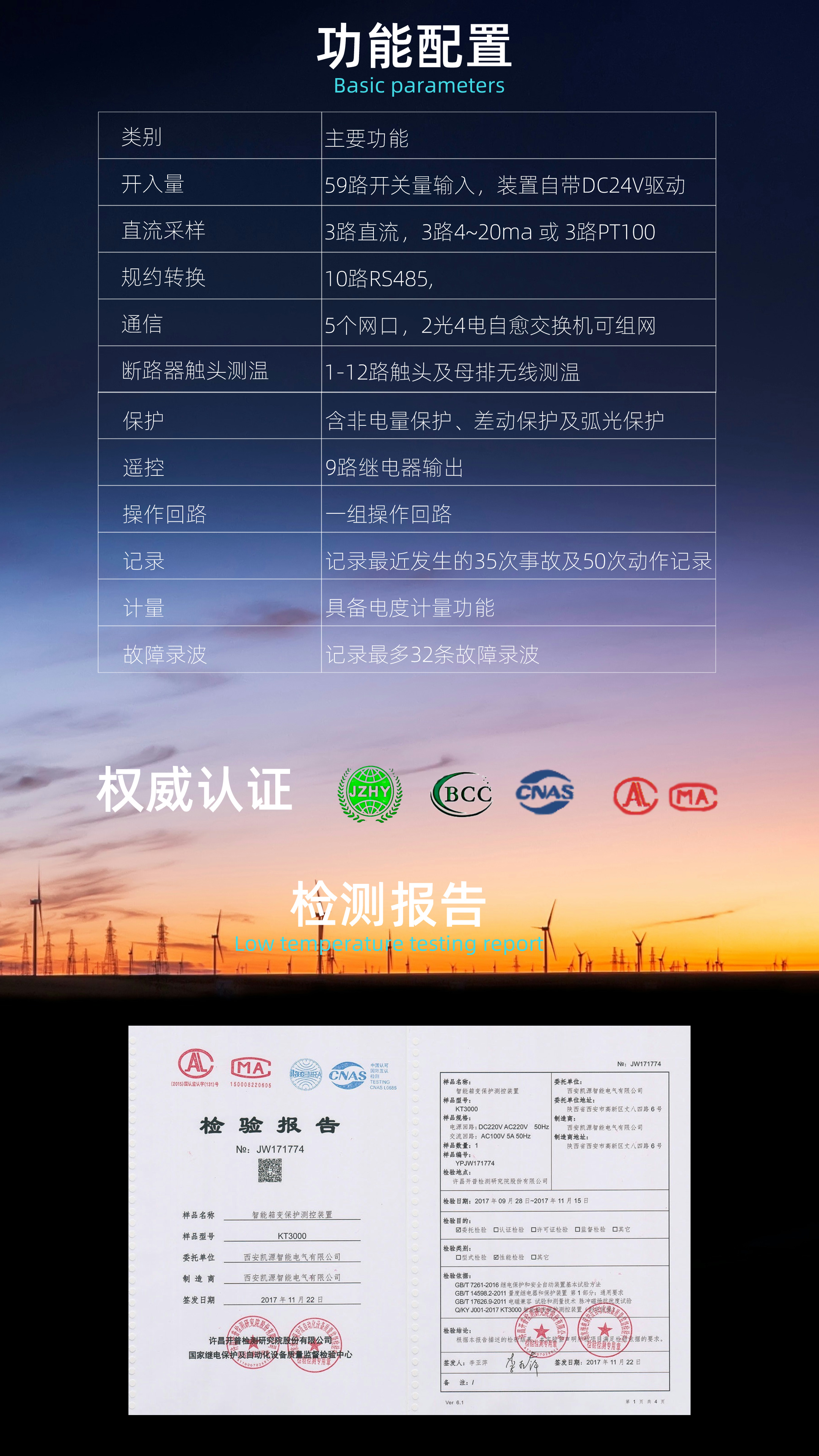

装置开关量采集与控制回路配置完善、可靠性高，可全面覆盖风电箱变状态监测与保护控制需求。装置CPU插件内置40路开入量接口，支持无源开入接点、有源接点两种接入方式，可精准采集风电箱变各类开关状态、设备运行信号及非电气量信号，接入适配性广。

设备标配12路继电器开出量，功能分区明确、分工清晰，分为两大模块：6路专用跳合闸出口继电器，用于风电箱变故障跳闸、断路器远程及就地分合控制；6路专用功能继电器，负责设备告警、运维呼唤、信号复归等功能输出。

装置搭载智能信号复归逻辑，运行逻辑安全可靠。当检测到系统或设备运行异常时，装置自动触发告警信号，待异常工况完全消除后，告警信号可自动复归；若设备发生保护跳闸动作，保护动作接点将保持闭合状态，需现场完成故障排查、隐患处理后，通过就地手动操作或后台远方操作完成信号复归，保障故障可溯源、运维可管控。

三、通信部分

装置搭载工业级多接口通信系统，集成四合一带通讯管理机功能，组网性能优异，可适配大型风电场集群组网、多设备联动通信场景，可直接对接风电微机监控系统、新能源集控后台，实现稳定高效的联网通信。

装置配置12路独立通信接口，架构合理、兼容性强，具体包含2路工业级RJ-45以太网接口、11路RS-485总线接口、1路RS-232调试接口，兼顾高速以太网组网、多设备总线集群组网与就地设备调试，组网方式灵活，可适配各类新建及改扩建风电项目的组网需求。

四、电源插件

装置电源插件适配风电行业通用供电标准，支持DC220V、DC110V两种直流电压输入规格，契合风电场站内常规供电模式。外部输入直流电压经专业抗干扰滤波回路净化处理，有效滤除现场电网波动、杂波干扰，再通过逆变原理稳定输出设备运行所需三组独立直流电压，分别为+24V、+5V（1）和+5V（2）。

三组输出电压均采用不共地、浮地设计，与设备外壳完全隔离，互不干扰，可有效规避模块间信号串扰、电压波动问题，保障装置各功能插件长期稳定运行，适配风电野外复杂电磁干扰环境。

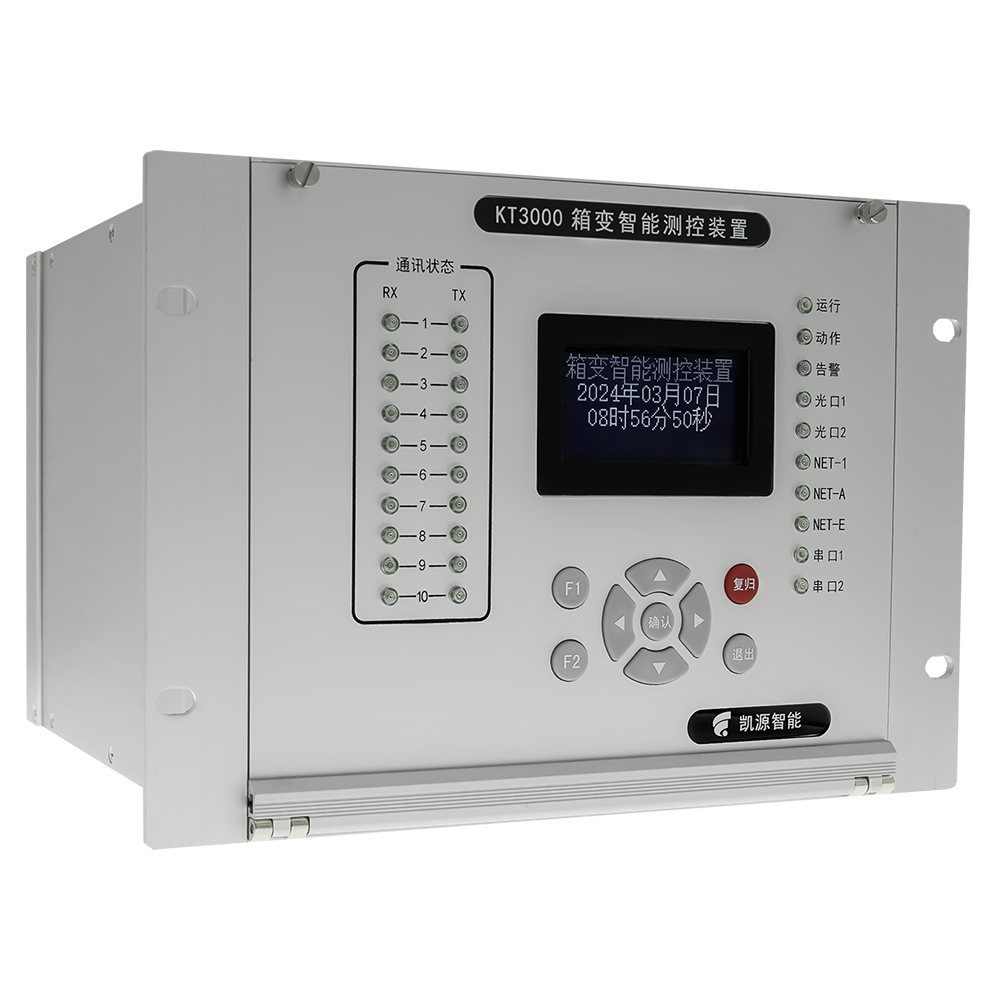

五、人机对话（HMI）插件

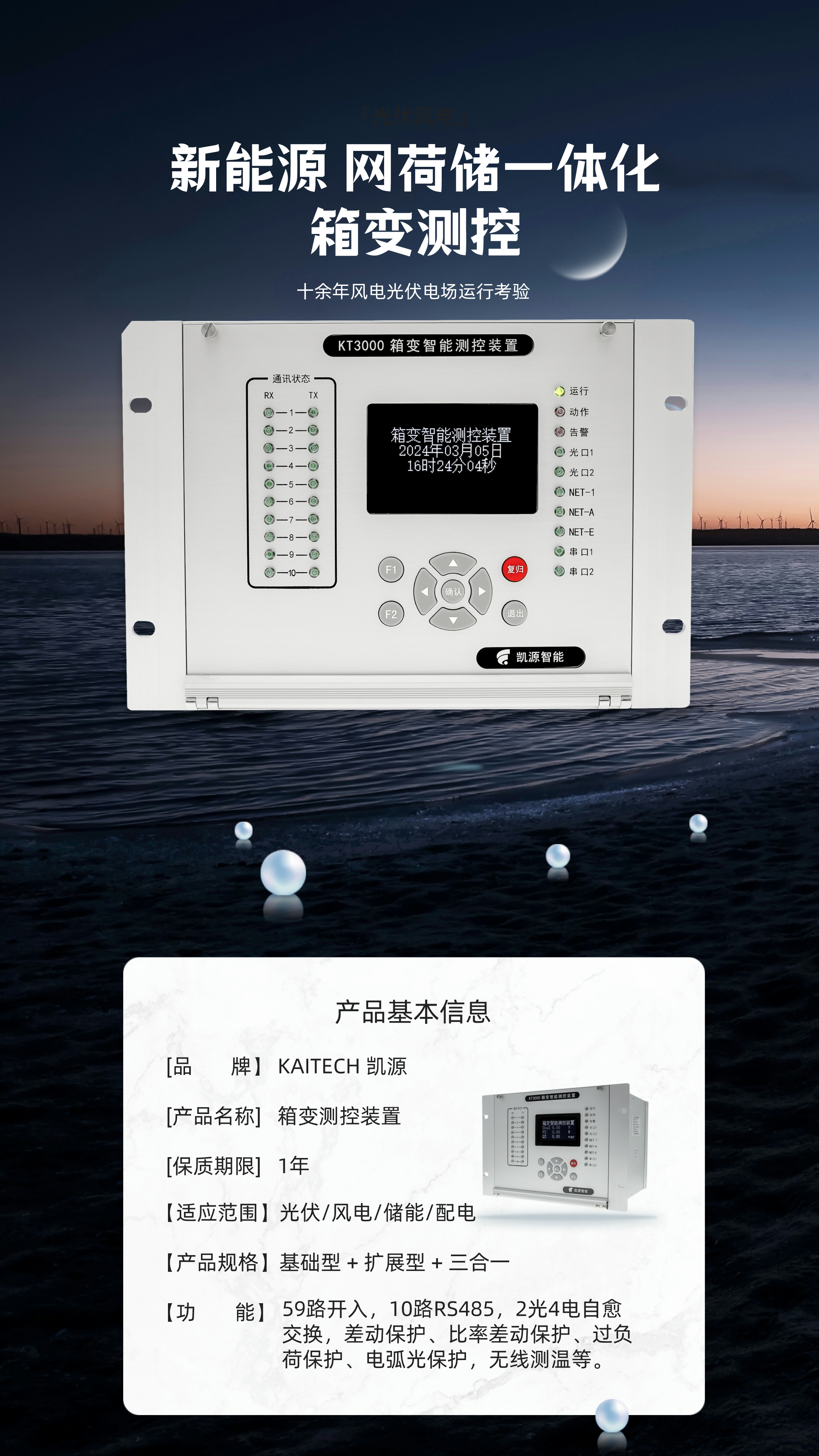

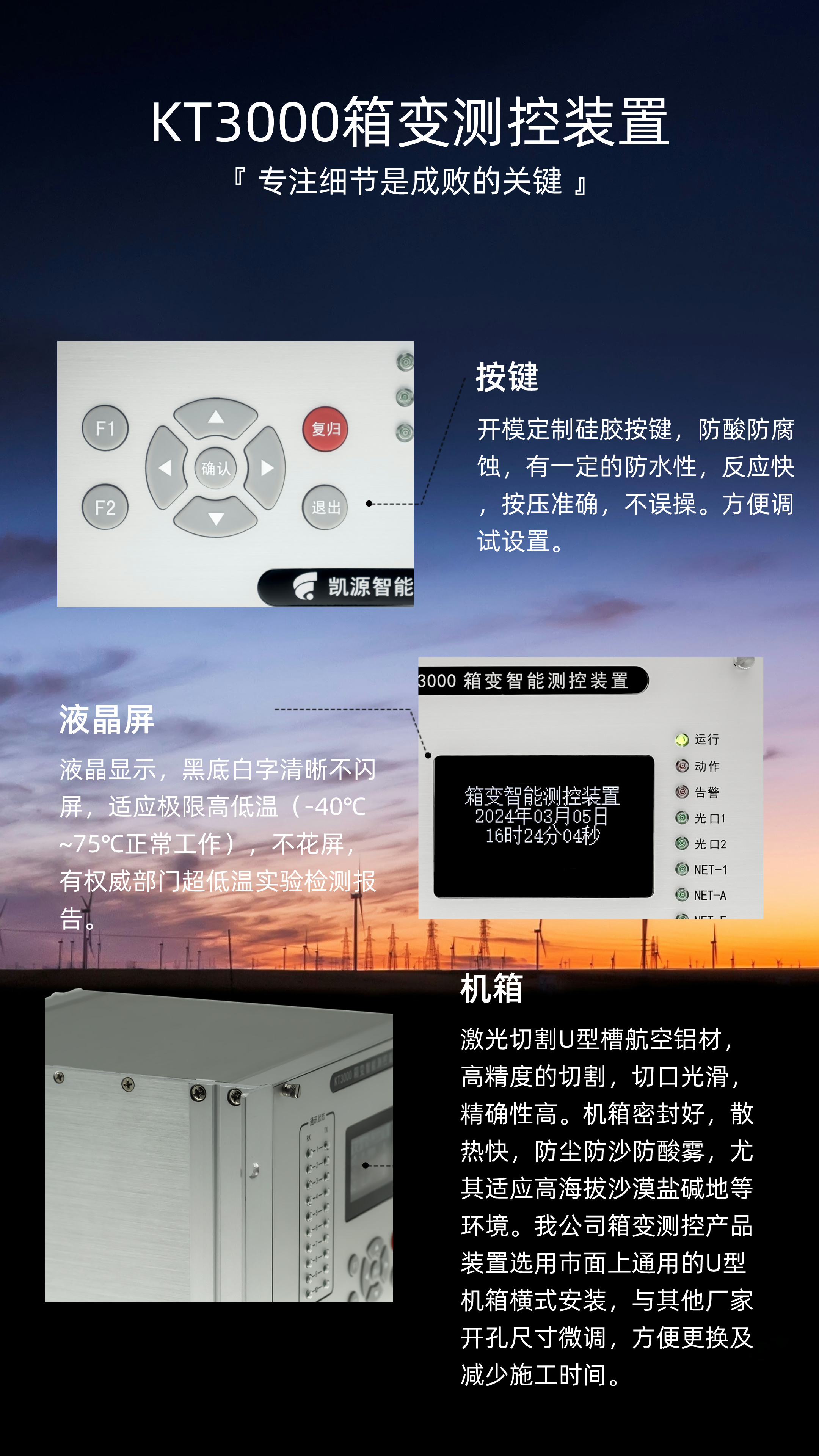

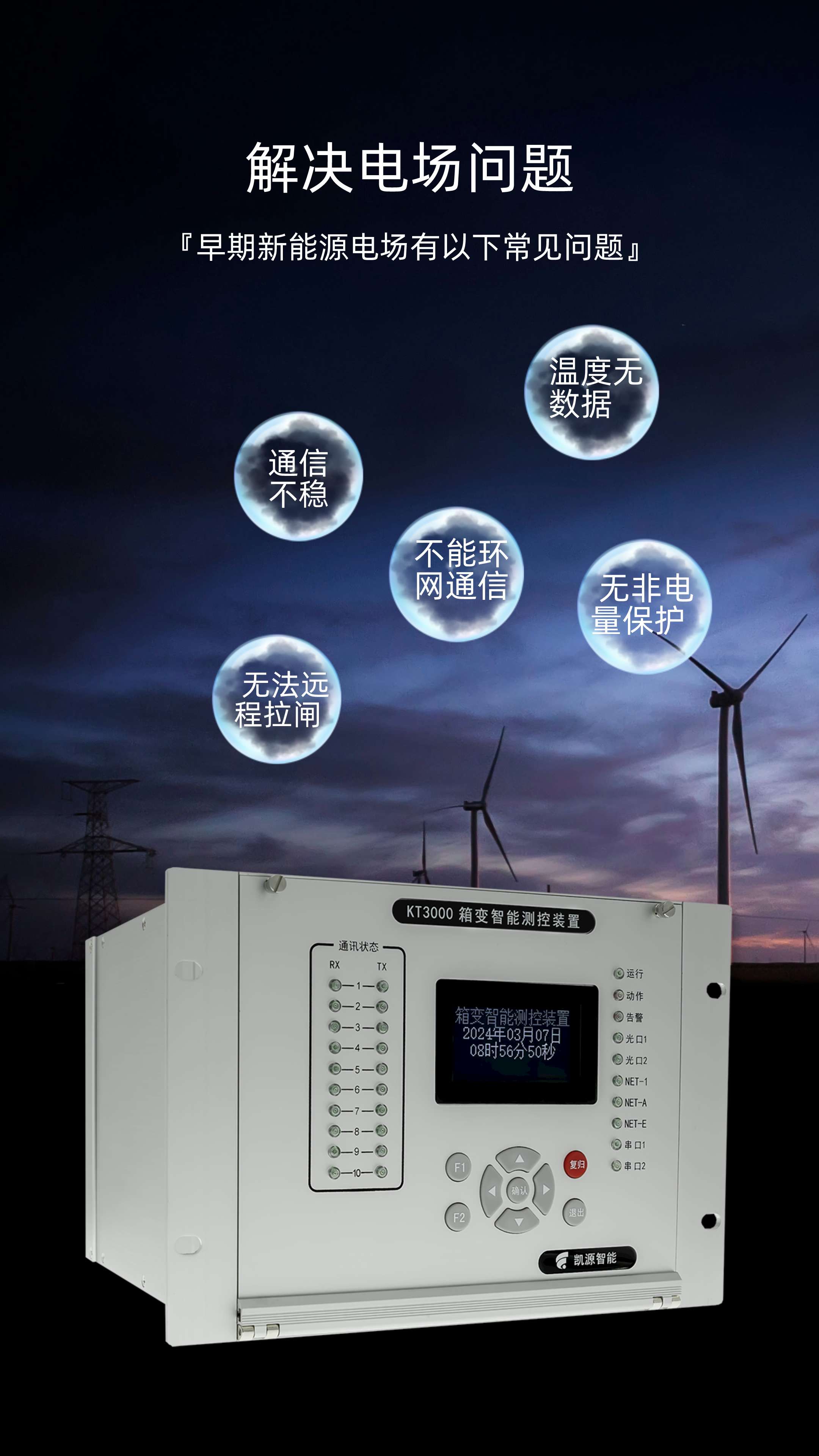

装置配置独立CPU控制的人机对话（HMI）插件，操作便捷、显示清晰。设备搭载液晶显示器，采用四行显示布局，每行可显示十二个汉字，屏幕信息展示全面直观。键盘沿用KT2000系列保护装置通用操作逻辑，操作方式简单易懂、上手门槛低，极大简化了设备就地参数查看、功能设置、数据查询等运维操作。

六、装置故障告警

装置具备完善的硬件故障自检与告警保护机制。当保护装置硬件出现异常故障时，设备液晶界面可实时显示具体故障信息，同时驱动异常继电器输出告警信号，同步执行保护闭锁操作，避免设备带病运行引发安全隐患，从硬件层面保障风电箱变运行安全。

七、遥信、遥控及遥测功能

装置具备完整的三遥功能，可满足风电场远程集中监控运维需求，功能覆盖全面、测量精准、控制可靠：

a. 遥信功能：实时采集上传各类保护动作信号、断路器位置信号及所有开关量变位信号；

b. 遥控功能：支持远方远程控制设备跳合闸操作、保护定值修改与参数调整；

c. 遥测功能：精准采集箱变高低压侧电流、电压、电网频率、有功功率、无功功率等核心电气参数。

八、数据记录

装置内置大容量事件记录存储功能，数据留存完整、可追溯性强。除常规系统扰动数据记录外，还可全程记录设备操作事件、开关状态量变位事件、保护定值修改事件、设备告警事件等多类运行数据。设备专属存储32条保护事件、32条告警事件，充分满足风电场故障溯源、运维复盘、数据分析的工作需求。

九、通信规约

装置标准配置采用ModBus通信规约，通用性强、适配范围广，可兼容绝大多数风电监控系统。同时支持定制化服务，可根据用户现场设备对接需求，另行匹配专属通信规约，适配各类差异化项目组网对接场景。
