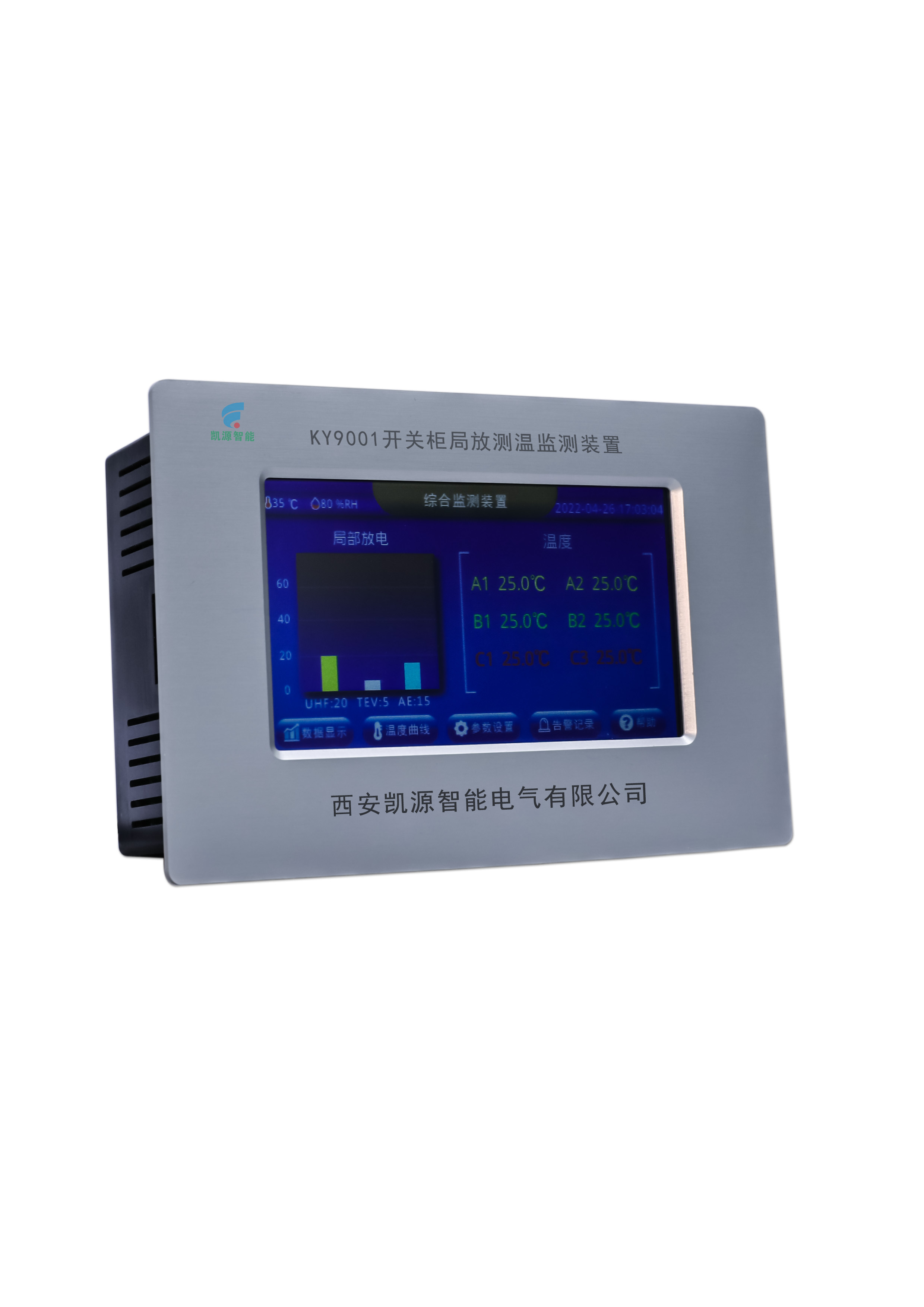

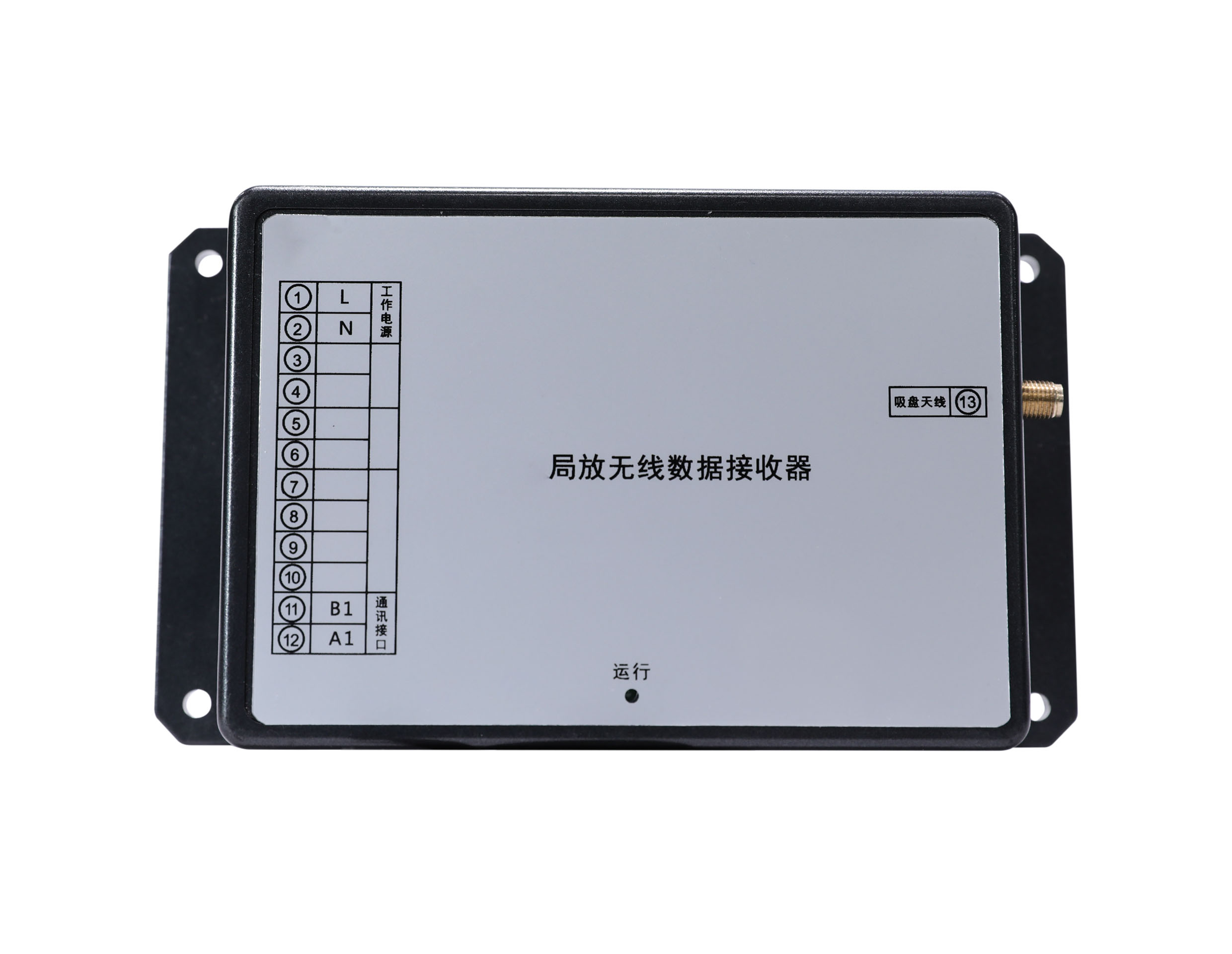

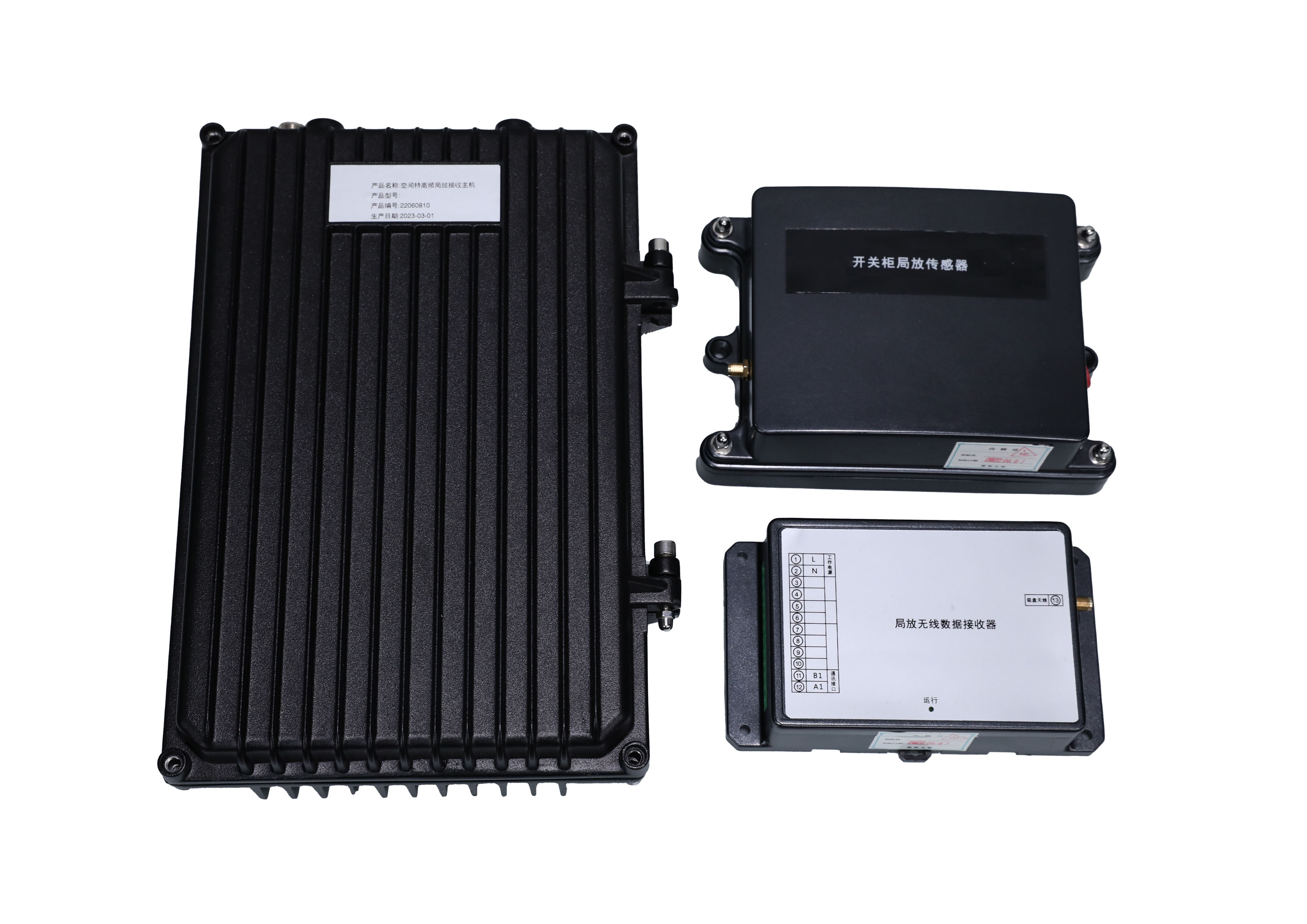

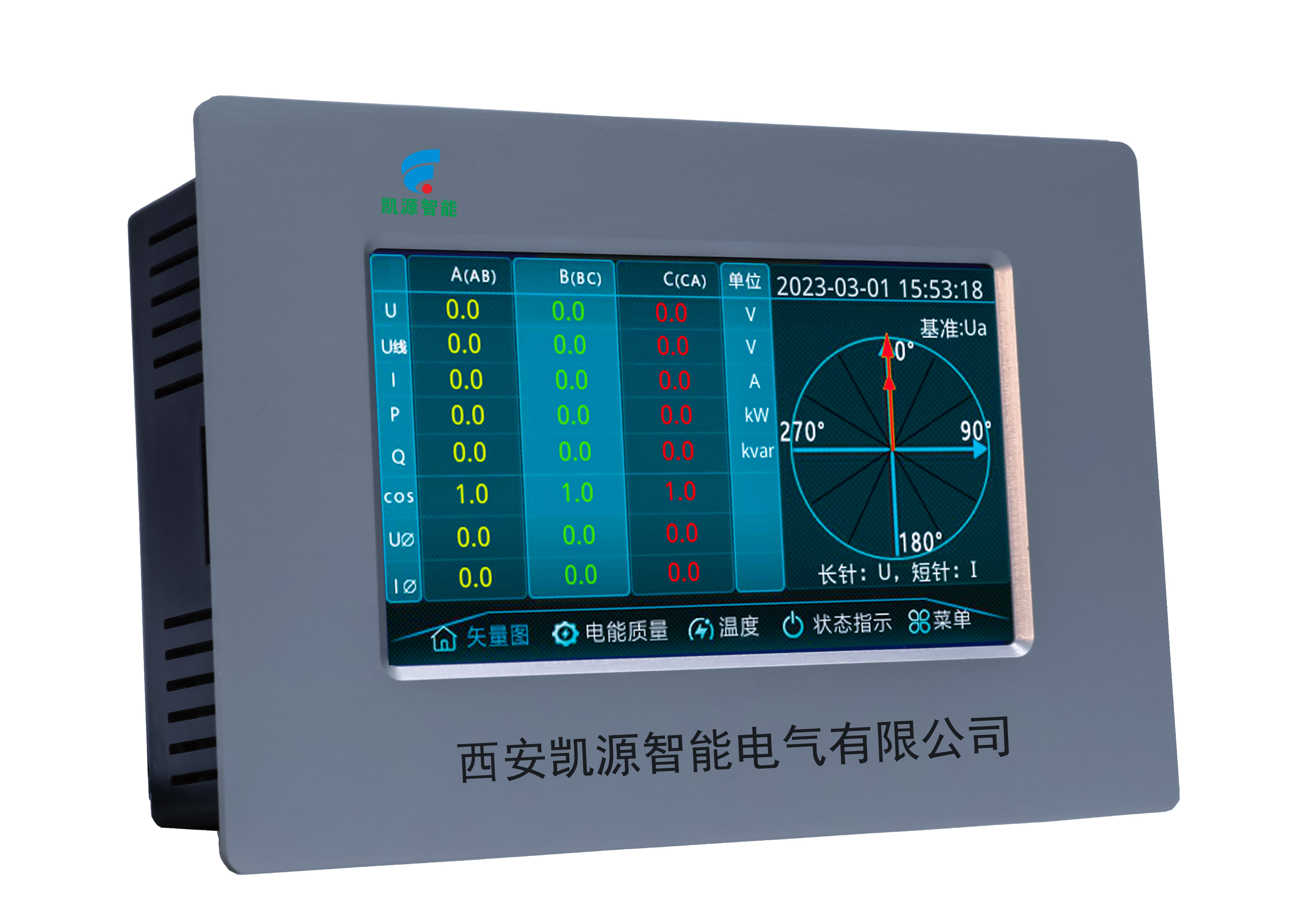

KY9001装置是一款具备35kV及以下中低压电力系统接点测温功能的局放测温监测装置,提供环境温湿度的监测与局部放电监测功能。配合传感器装置进行数据集中监测管理,通过485总线上传至上一级系统。
该装置提供RS485通讯接口,采用标准Modbus-RTU通讯协议,能够快速与第三方终端设备及计算机监控系统等进行组网应用,方便数据集中采集与转发。产品应用多种抗干扰措施,能够在各种复杂的电磁环境下稳定运行,可靠性高。

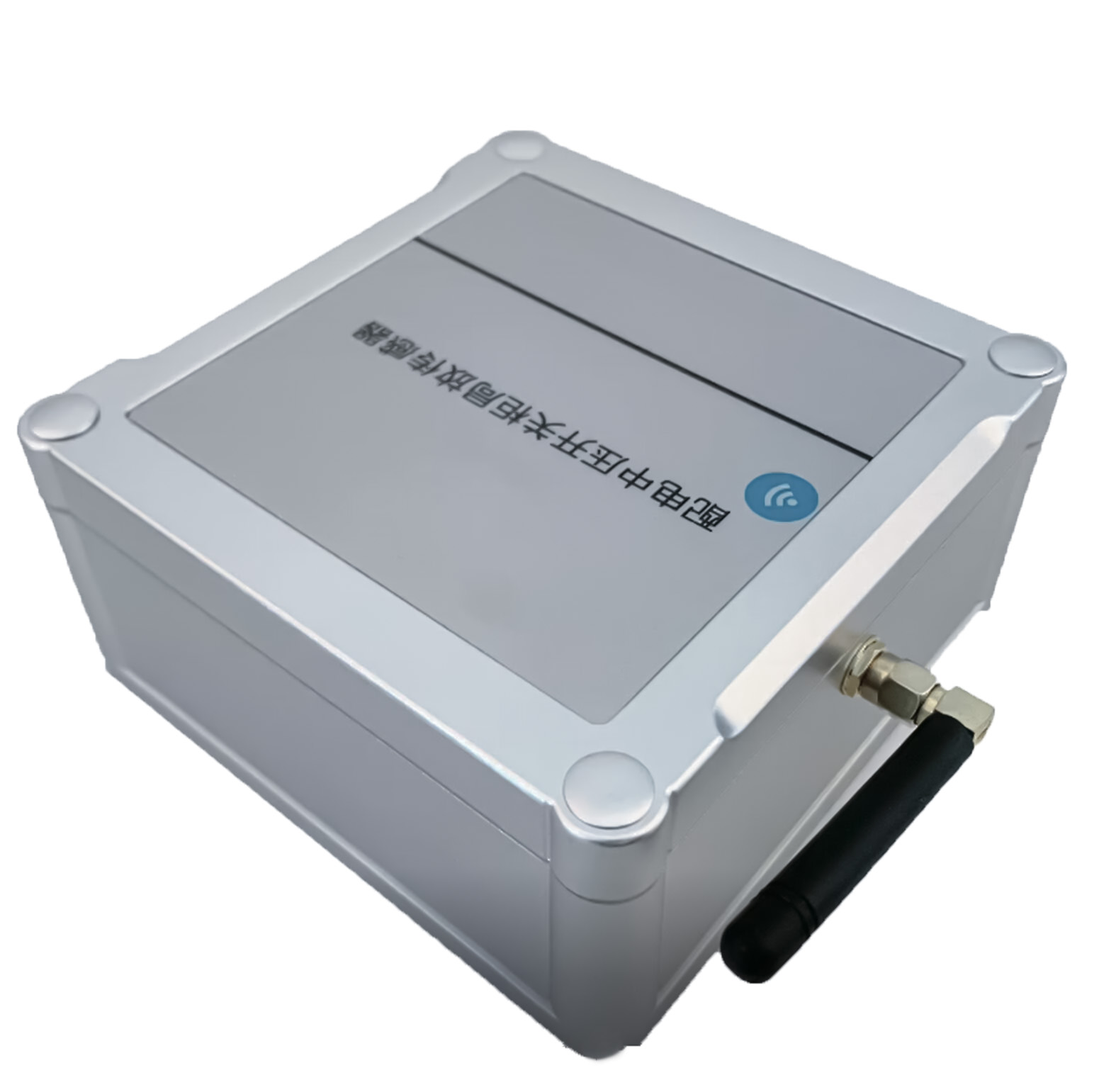

局部放电是一种脉冲放电,它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化,这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供监测信号。当高压电气设备内部出现绝缘缺陷时,会伴随有局部放电信号的产生。通过对局放信号的监测和分析,能判断高压电气设备内部是否存在绝缘隐患,防止潜在事故的进一步扩大。
局部放电监测与红外测温均属于非接触式监测方式。本产品可选择局部放电监测、无线接点测温与环境温湿度的监测方式,也可选择红外有线测温与环境温湿度的监测方式。

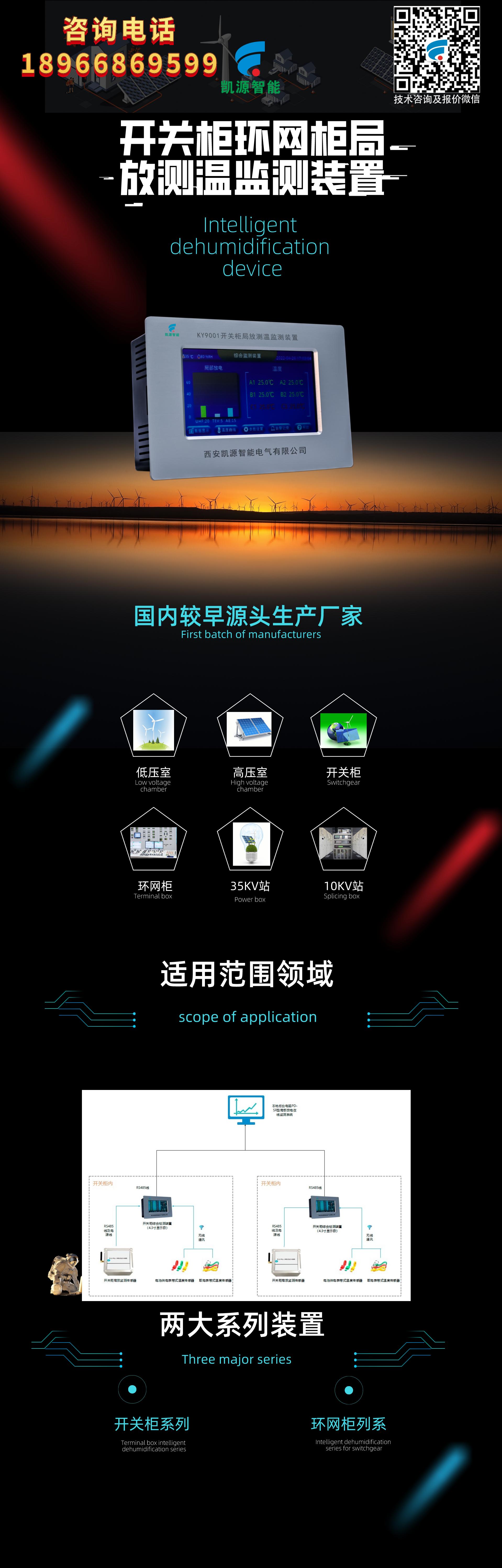

产品应用系统结构:

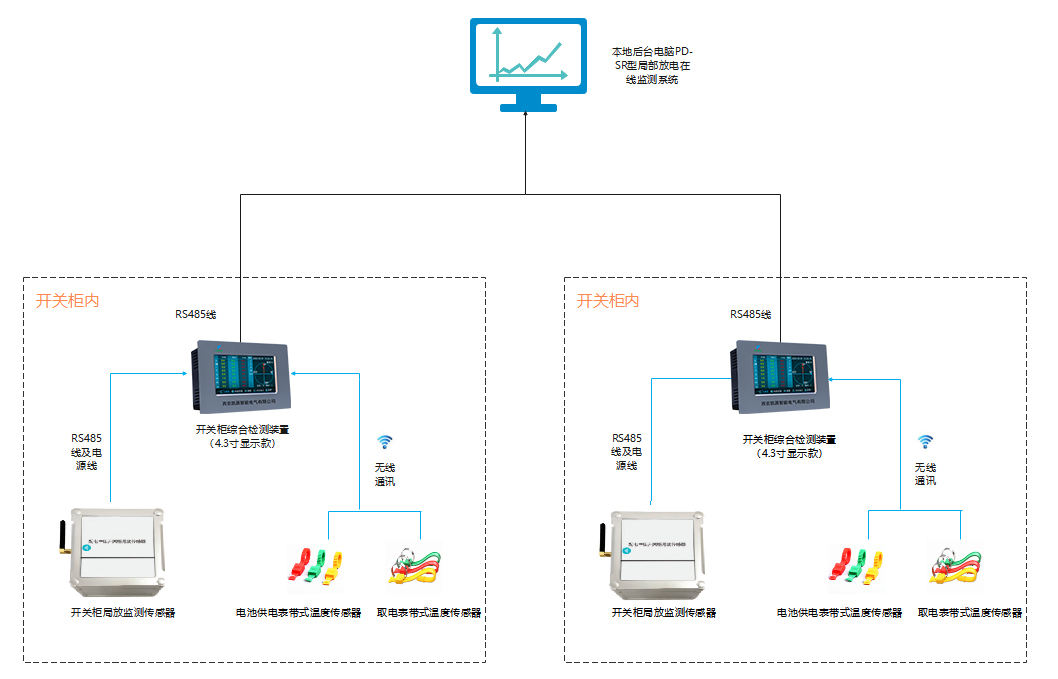

图1 产品拓扑结构图
2.1产品采用低功耗、高性能、高集成度、高可靠的处理器;
2.2具有三路报警输出,可结合外置报警设备实现声光报警,同时产生最多100条告警事件;
2.3屏幕采用触摸屏,可编辑中文、英文、数字与常用字符,显示清晰、操作简单;
2.4具有RS485通讯接口可实现就地通讯或上传数据到上一级数据管理装置或后台;
2.5具有多接口多方式进行监测,全面地对设备进行监测。
表1 开关柜综合监测装置(4.3寸显示)产品功能

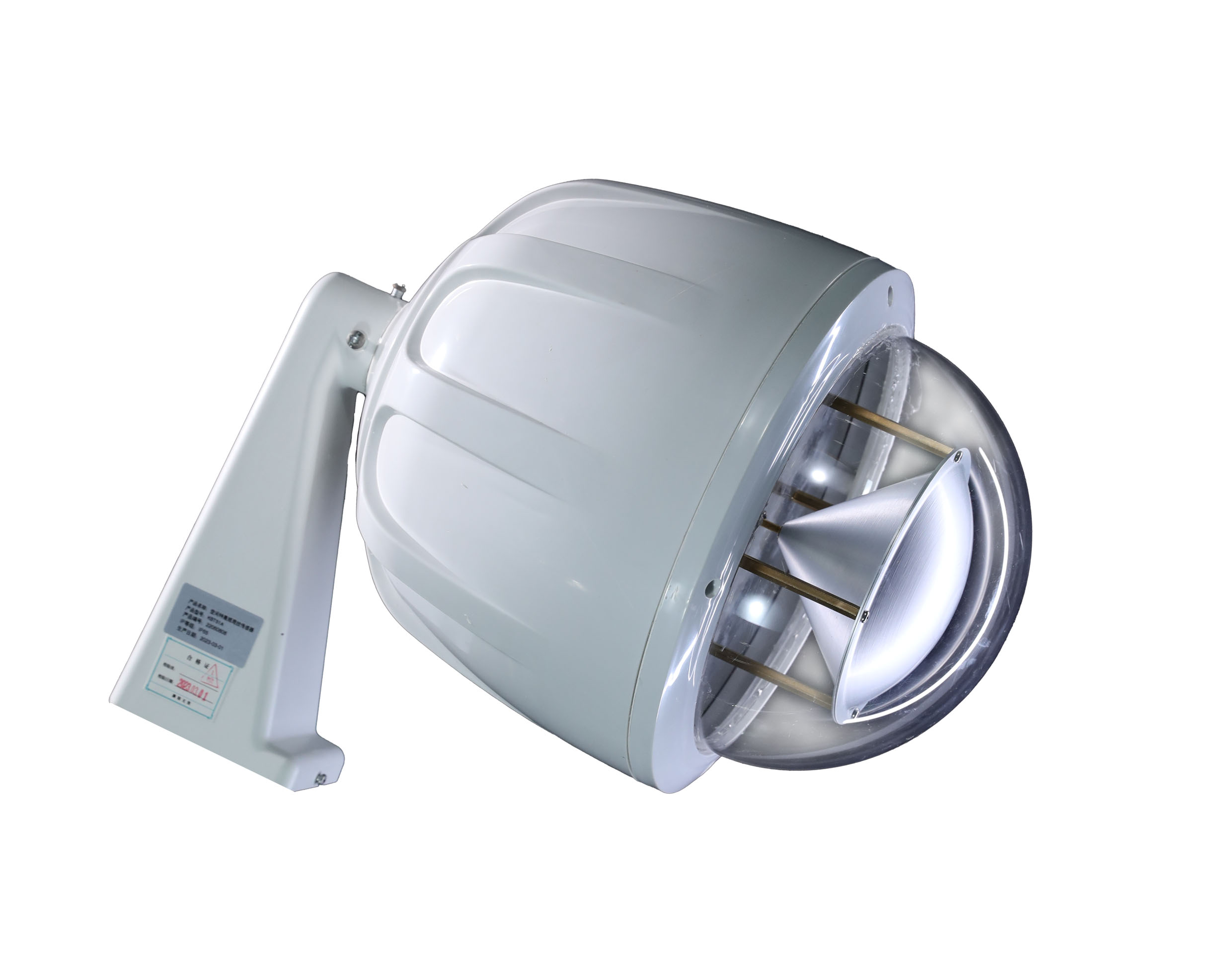

接点温度测量 | 采集多路无线温度实时数据,最多支持12个触点温度,支持本公司所有2.4GHz频段的传感器 |
温湿度测量 | 具有一路温湿度监测功能 |
红外测温(选配) | 最大可支持六路有线红外测温功能 |
局部放电监测 | 局放是通过对局部放电信号进行监测,具有超声波、特高频和地电波监测,监测告警值可设 |
继电器输出 | 共有三路无源继电器输出,分别对应接点两路测温与一路局放告警输出 |
参数设置 | 报警输出阀值及运行参数可设定 |
记录功能 | 可查询温度曲线、告警记录 |
通讯功能 | RS485接口,MODBUS-RTU协议,波特率1200~9600可设(默认9600bps) |
显示功能 | 触控屏显示实时接点温度、环境温湿度、局部放电信号,温度曲线,参数设置,超温/局放告警记录 |
表2 开关柜综合监测装置(4.3寸显示)技术指标
温度范围 | 温度显示范围 | -20℃~+125℃ |
温度分辨率 | 0.1℃ | |
工作环境 | 温度 | -20℃~70℃ |
湿度 | ≤95%RH | |
输出 | 显示输出 | 4.3寸液晶触控显示屏 |
通讯接口 | RS485接口,可修改。(默认速率9600bps) | |
报警输出口 | 无源常开,交流250VAC /5A;直流30V/5A | |
数据采集 | 有线采集温湿度、红外传感器、局部放电信号 | RS485接口,速率9600bps |
无线2.4G采集接点测温数据 | TTL接口,速率2400bps | |
安全 | 介电强度 | ≥AC2000V |
绝缘性能 | ≥100MΩ | |
尺寸与安装 | 主机外形尺寸 | 142mm×95mm×58mm |
安装方式 | 嵌入式安装 | |
电源 | 工作电源输入范围 | AC85~264V / DC110~340V 功耗:≤5VA |
