西安凯源智能电气KT3000箱变测控及KT3000S箱变监控系统

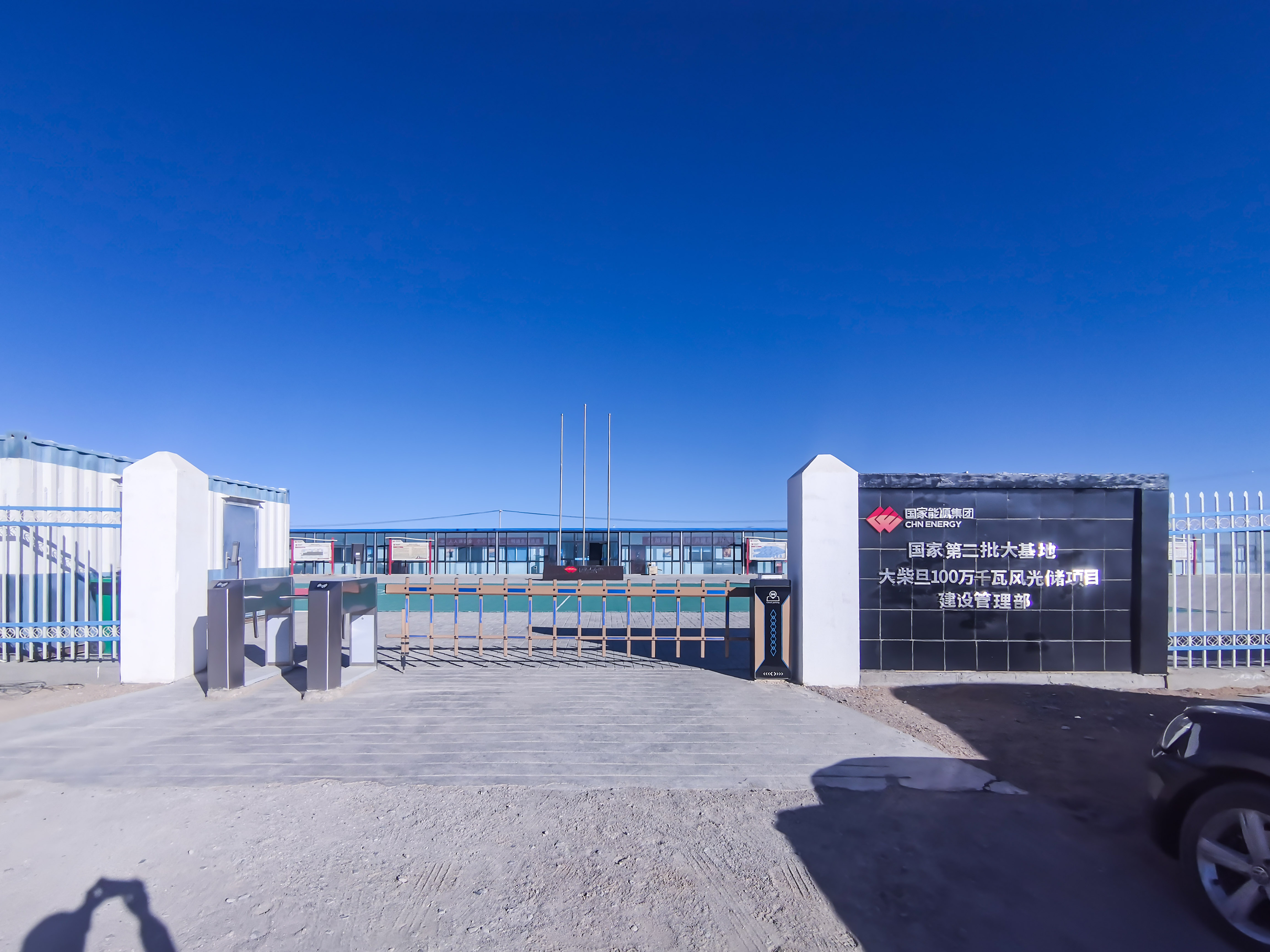

国家能源集团青海大柴旦100万千瓦风光储项目30万千瓦风电工程

 项目概况

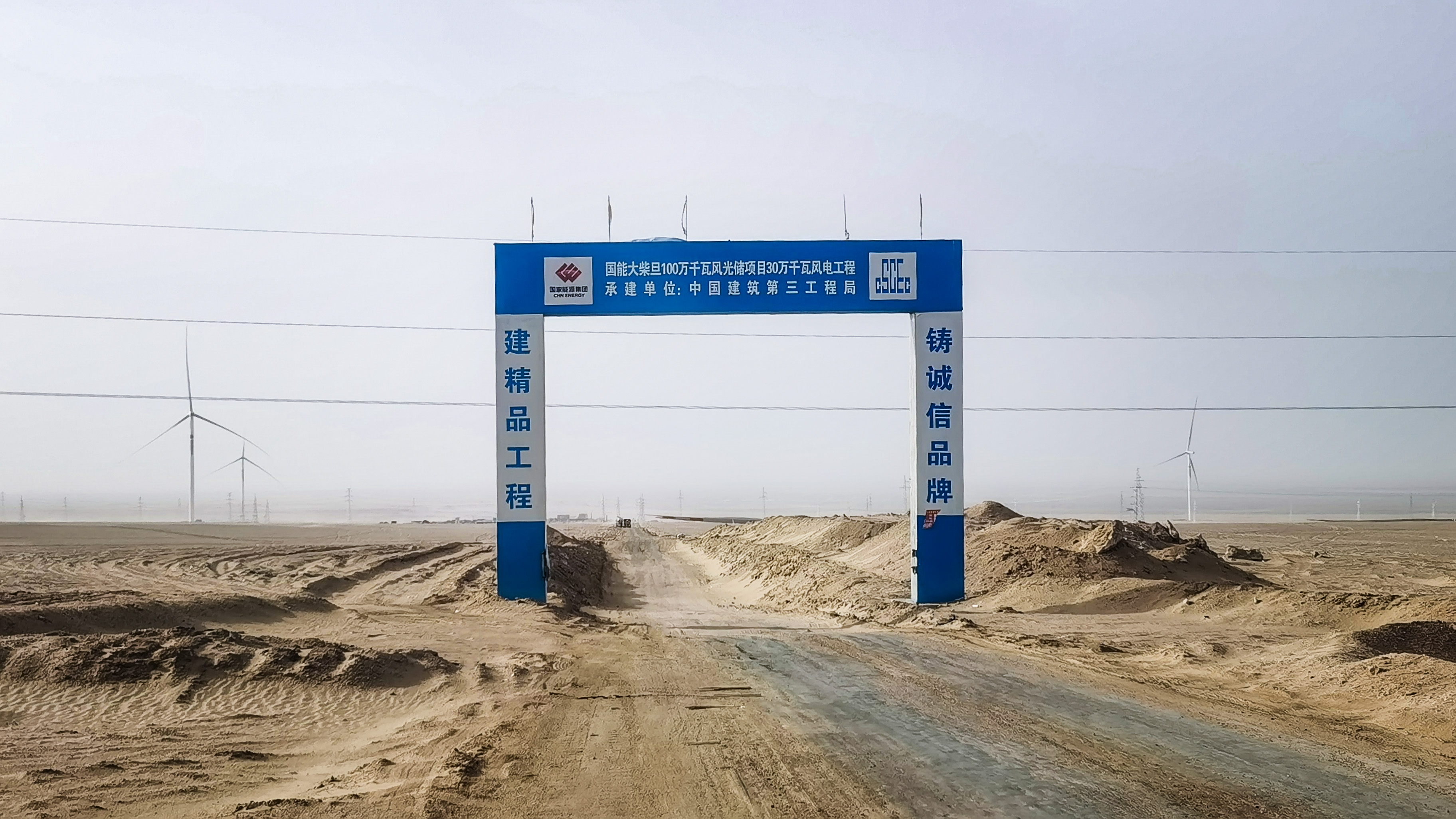

国能大柴旦100万千瓦风光储项目30万千瓦风电工程位于青海省海西蒙古族藏族自治州大柴旦行委锡铁山镇境内，光伏电站场区距海西蒙古族藏族自治州州府德令哈市区约202km。

本工程所在地海拔在3000m沙漠无人区，属于高海拔地区，随着海拔增加，气压、空气密度和环境温度、紫外线强度等变化较大。高海拔地区空气稀薄，对器件的绝缘性、防尘沙，耐腐蚀，耐高温，除湿等标准要求更高；此外，高海拔地区干湿季节湍流变化大，对设备的性能要求非常严格。

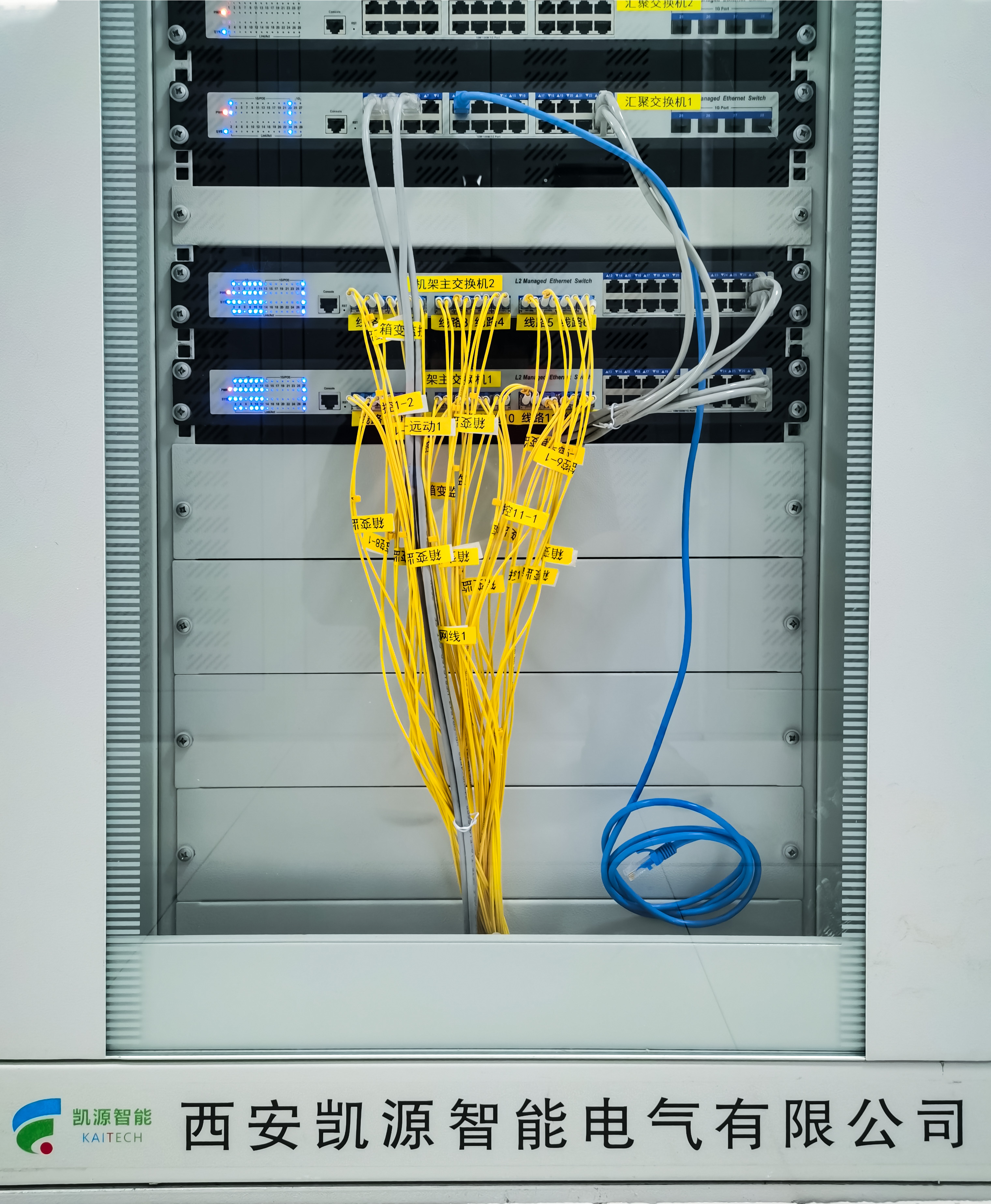

本项目6900kVA/35kV，华式变共49台。含49套西安凯源智能电气KT3320T风电箱变智能测控装置、箱变监控后台系统、纵向加密、环网交换机，光纤盒等组网设备。

技术要求

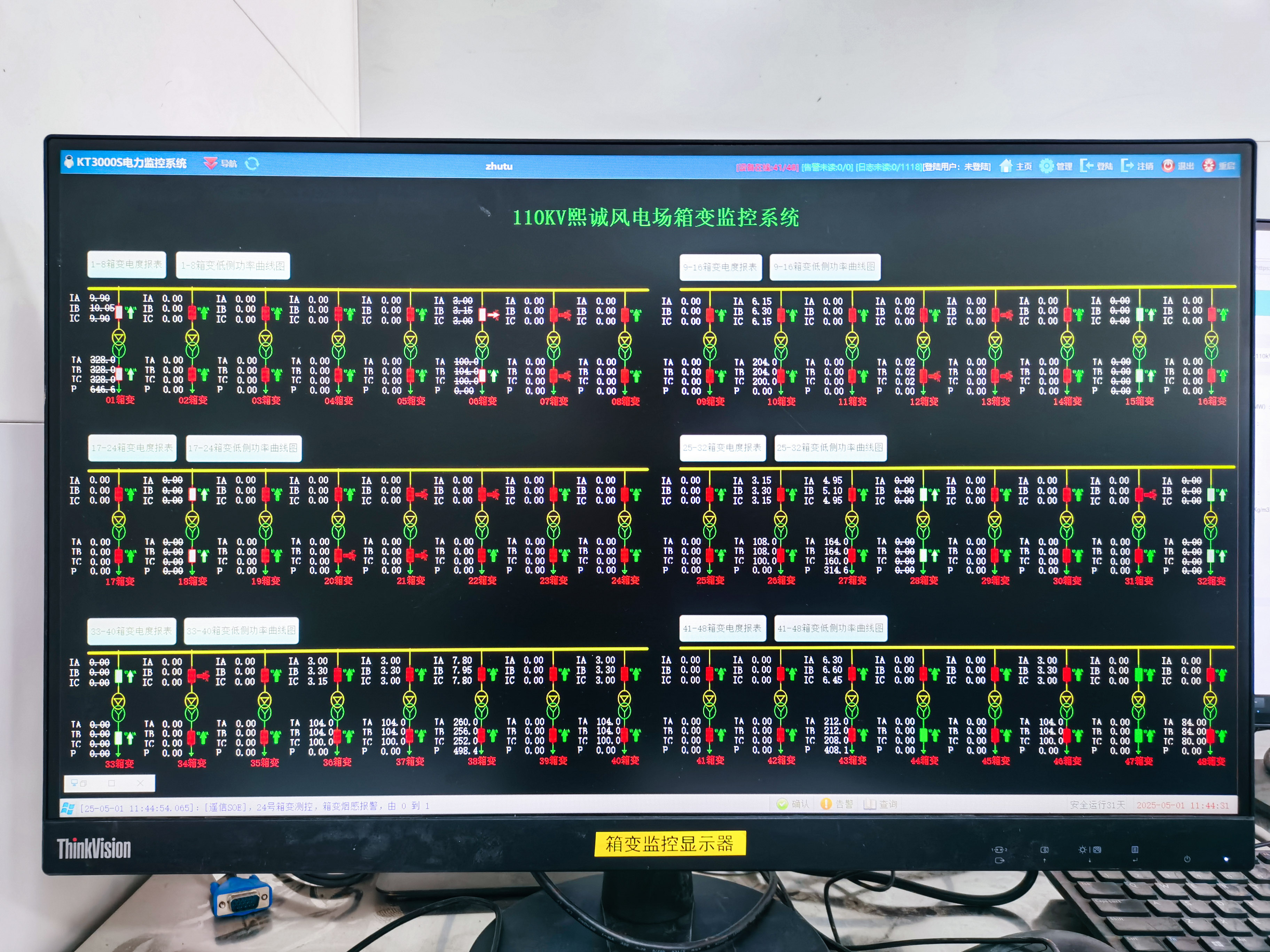

西安凯源智能电气KT3320T箱变智能测控装置具备风电场箱式变压器监控、通信管理机、光纤环网交换机、远动等功能(三合一)。箱式变压器测控装置组网后应能与升压站监控系统实现通信。应提供安装于升压站的光纤环网汇集交换机。箱式变压器测控装置需满足接入纵向加密认证装置需求或带网口物理隔离。西安凯源智能电气KT3320T箱变智能测控装置重要参数，监控系统有记录功能，可调阅历史数据、曲线及实时监控。断路器、避雷器动作次数计数器数据需上传至监控系统。箱式变压器数据接入箱式变压器测控后转发至风电场监控系统，由箱式变压器测控厂家完成此部分。采用抗高温、高寒的一线产品。

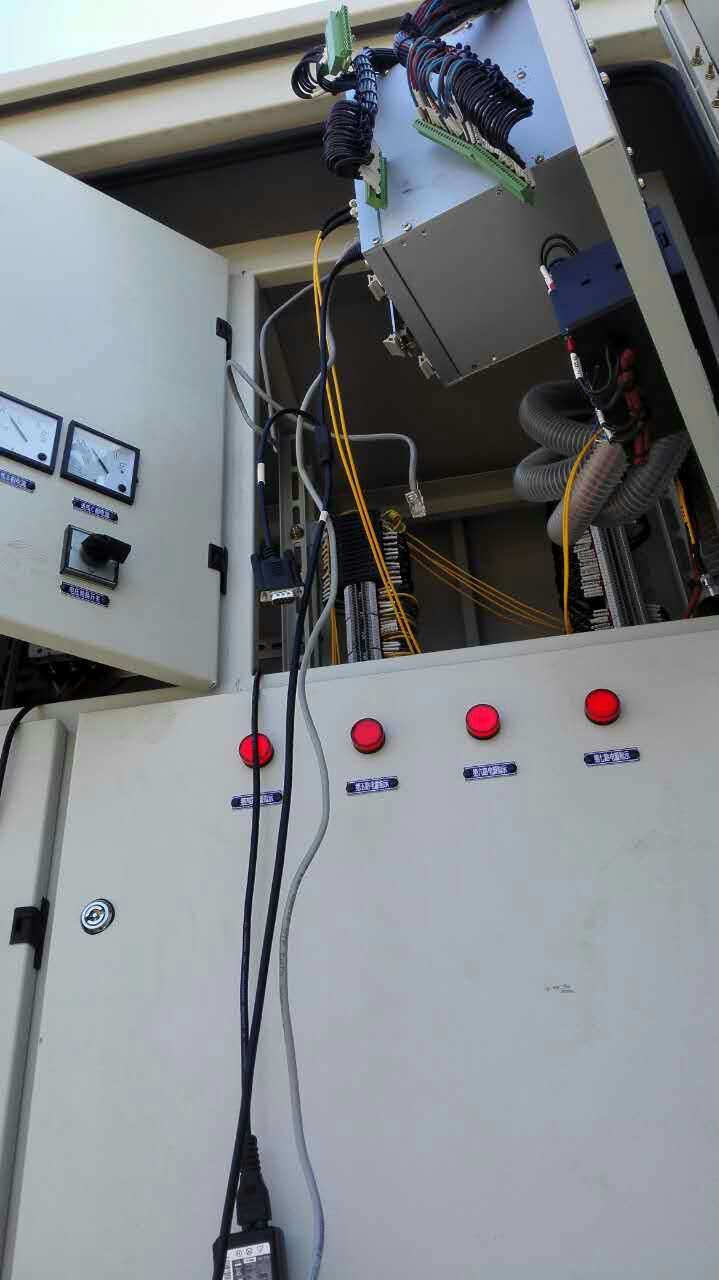

西安凯源智能电气KT3320T箱变智能测控保护一体化装置将测量（开关位置信号、隔离刀和地刀位置信号、变压器故障报警信号、箱式变压器温度实时量、箱式变压器电气量等）通过箱式变压器测控保护一体化装置通讯接口或控制电缆接入数据采集通信装置上传至计算机监控系统。测控保护一体化装置应安装在箱式变压器内。

西安凯源智能电气KT3320T箱变智能测控装置测控保护一体化装置具有以太网口和RS485串口，支持104、modbus等规约。测控装置提供和安装测控装置用尾纤和光端盒或网络线，提供测控装置各种配套应用软件，并负责协同买方将应用软件安装到后台直到经调试投入正常运行。西安凯源智能电气KT3320T箱变智能测控装置的布置应与低压侧其它强电元件保持足够安全距离并采取隔离措施。需提供微型纵向加密系统及售后服务。

由于场站地方偏僻，调试人员上下班200多公里，加上高海拔气温变化大，风沙天等，

西安凯源智能电气公司凭着专业的素养，精湛的技艺，克服困难，奋战60多天，终于抢在风机送电前数据调试完毕，保障并网发电箱变的安全运行。受到用户的高度赞赏。
