西安凯源智能电气KT3380双电源无扰动快切装置技术改造项目

陕西星火煤业主通风机房及瓦斯抽放泵站

陕西星火煤业有限责任公司成立于2002年3月，位于陕西省韩城市，主要从事煤炭开采、洗选及销售 。公司前身为韩城矿务局马沟渠煤矿，经改制重组后由陕西海燕焦化集团控股 ，现由陕西海鑫能源有限公司全资控股。年设计产能60万吨，采用高档普采工艺，现有煤炭储量2300.34万吨。公司被列为韩城市重点保护企业。

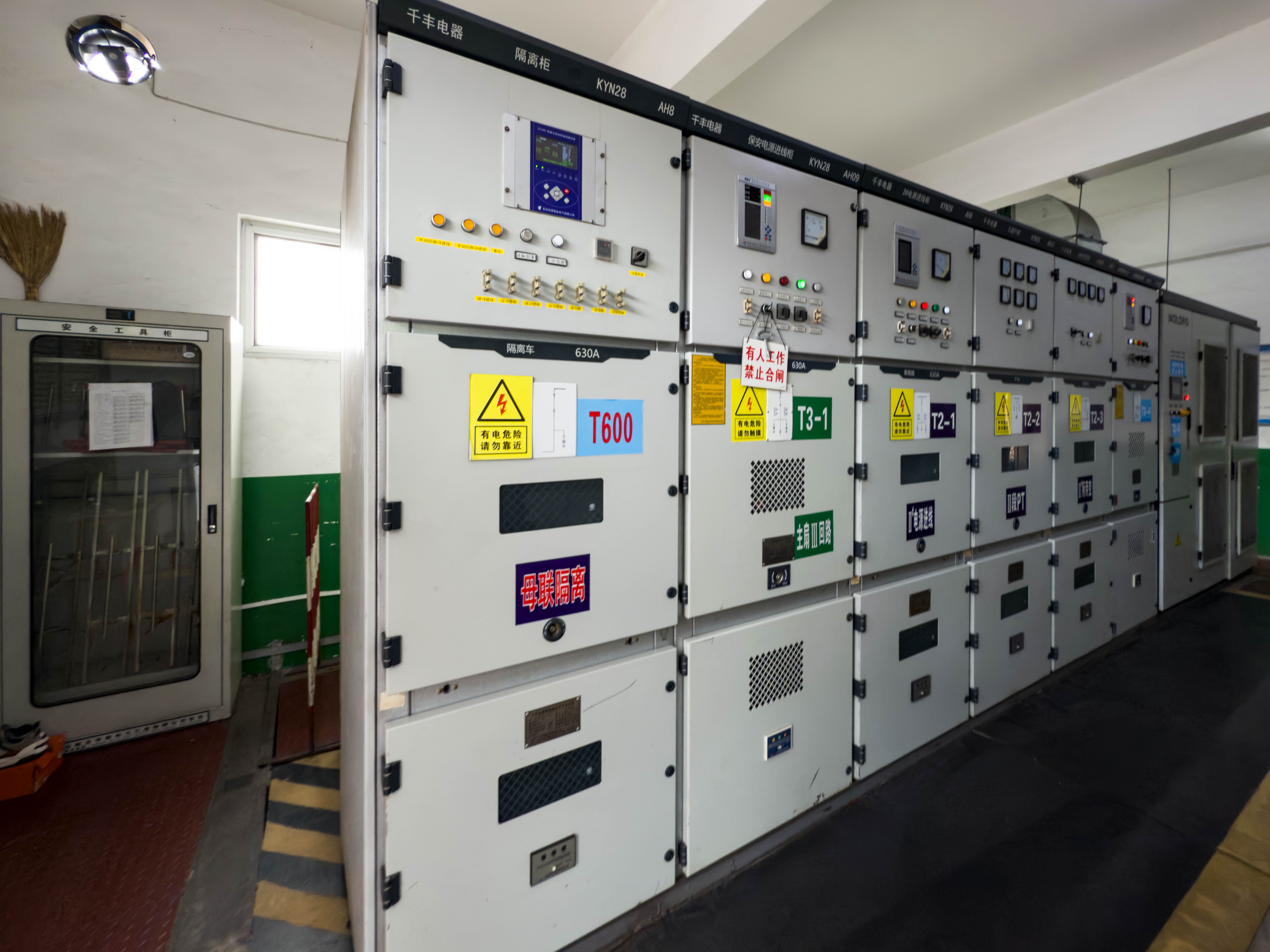

风机房及瓦斯泵房6KV配电系统双电源供电，虽然前期做了双回路设计，但没有实现双回路的自动切换功能，为保证整矿系统安全可靠，矿井主通风机供电具有连续供电能力，减少因停电造成的瓦斯超限或主通风机停电情况，提出采用无扰动快切改造方案。

根据现场 6KV配电系统以及主要通风机供电系统双电源供电系统运行的结构以及当前运行的工况，结合生产用电的实况制定合理可实施方案。

1、安排技术员与客户充分沟通现场情况，对现场施工方式与业主方安排的专业人员沟通，确立无扰动切换装置改造方案；

2、对现场图纸和实际接线初步核查，对现场相关元件进行核验，确立采集信号和控制信号的布设及实施细则；形成完善的无扰动快切控制方案，出具最终方案。

3、对现场的改造方案出具图纸，确保西安凯源KT3380无扰动快切装置改造升级后系统和原来系统的兼容，严格按照确认后的图纸施工，施工过程中严格按照操作规程规范操作。

4、技改完毕后，对改造后进行运行前的调试，调试合格后无扰动快切换装置正式投运，现场恢复送电。

5、最后组织项目验收，确认西安凯源KT3380无扰动快切装置能否达到预期的目标，归档相关资料，会签试验验收表格，清理现场，完成项目的技改任务。

改造方案

1、现场加装西安凯源KT3380双电源无扰动快速切换装置，需要采集母联柜、1段/2段进线柜的基本功能信号：进线柜电压、开关位置；母线两段电压、开关位置；

2、保护压板根据需要配置，常规均需要独立配置压板；

3、装置的应用电压等级（高压/低压）6KV、工作电源、开入电源、PT采样电压、CT采样电流、操作回路电源等。加装中间继电器扩展信号采集，加装小型变压器，以及瓦斯泵房定制防爆柜及采用防爆线缆等满足现场规范要求。

  4、设置定值，编写操作流程，并做切换实验。

目前项目已顺利投入运行，凯源公司一贯严谨细致的作业风格受到用户连连点缵。
