西安凯源智能电气KT3380双电源无扰动快切技术改造项目

新疆中泰化学阜康能源有限公司应急段400V系统

项目概况

新疆中泰化学阜康能源有限公司成立于2009年8月5日，是新疆中泰（集团）有限责任公司控股的氯碱化工企业，主要生产聚氯乙烯树脂（PVC）、离子膜烧碱等基础化工原料。该公司拥有年产90万吨聚氯乙烯树脂和65万吨离子膜烧碱的产能，产品广泛应用于石油、化工、建材等20多个行业。

新疆中泰化学阜康能源有限公司应急段400V系统双电源无扰动快切改造，现应急段为明备用方式，即一工作进线，一备用进线，正常运行工况为“1号进线开关合位，2号进线开关分位，明备用方式”，当发生进线故障时，要求能够安全、可靠、快速的投入备用电源。本次改造8个厂站，使用了8套西安凯源智能电气KT3380双电源无扰动快切装置系统。

技术要求

1、装置切换判断条件：

采用电压和电流数值同时满足切换条件时执行切换（参数可设置）

2、正常工作大气参数：

正常工作温度 -10℃～+55℃

存储温度 -25℃～+70℃

相对湿度 5％～95％

大气压力 60kPa～106kPa

防护等级 IP50

3、一次接线简图及接线要求：

接线说明

（1）需要接入的交流量：

母线三相电压Ua1、Ub1、Uc1；

1号进线线电压Uab1；

2号进线线电压Uab2；

1号进线三相电流Ia1、Ib1、Ic1；

2号进线三相电流Ia2、Ib2、Ic2。

（2）需要接入的开入量主要有：

开关位置信号（常开或常闭均可），包括两个进线开关；

手动闭锁信号；

手动切换输入；

工作进线和备用进线的保护启动信号；

母线故障时的保护闭锁信号。

（3）需要接入的开出量主要有：

分合闸控制信号，包括两个进线开关；

具备到后台的装置信号传输（根据实际需求接）。

西安凯源KT3380无扰动双电源切换装置的主要功能要求

1.快切功能

2.保护功能

3.启动后加速功能

4.故障闭锁备自投功能

5.事件记录功能

6.通讯、GPS 对时等功能

西安凯源KT3380无扰动双电源切换装置控制逻辑要求如下：

1、正常运行：

1DL为合位，2DL为分位；

2、非正常工况切换：

系统发生母线失压或断路器偷跳时，装置进行非正常工况切换，切换逻辑如下：

在1DL为合位，2DL为分位时，母线电压出现低压切换电压，且超过低压切换时间，确认母线电压失压，在电源2有压的情况下，跳1DL，合2DL；

在1DL为合位，2DL为分位时，1DL偷跳，在电源2有压的情况下，跳1DL，合2DL；

在2DL为合位，1DL为分位时，母线电压出现低压切换电压，且超过低压切换时间，确认母线电压失压，在电源1有压的情况下，跳2DL，合1DL；（仅选择双向切换有效）；

在2DL为合位，1DL为分位时，2DL偷跳，在电源1有压的情况下，跳2DL，合1DL；（仅选择双向切换有效）。

3、事故切换：

若检测到保护启动信号，切换逻辑如下：

若检测到保护启动1DL跳闸信号，跳1DL后合2DL保证正常供电；

若检测到保护启动2DL跳闸信号，跳2DL合1DL保证正常供电；（仅选择双向切换有效）。

4、快切启动

1）保护启动：由保护装置提供保护启动开入，标准逻辑是快切装置接受到保护启动，则立即启动快速切换，跳开对应进线开关、合上备用进线开关。

2）开关位置启动：快切装置具备开关误跳启动功能，当快切装置检测到电源进线开关变位且进线无流时，立即启动快速切换，跳开对应进线开关、合上备用进线开关。

3）失压启动：装置在检测到进线无流且母线失压时，启动失压切换，跳开对应进线开关、合上备用进线开关。

4）频差无流启动：主要解决的是供电系统上一级开关跳闸引起的事故，判断逻辑如下：

在装置已完成充电后，若确认进线故障，故障进线进行事故切换，切换逻辑如下：

如进线1故障，进线2电压合格，则跳进线1开关合进线2开关保证正常供电；

如进线2故障，进线1电压合格，则跳进线2开关合进线1开关保证正常供电。

5）手动切换

即正常切换，在一次系统正常运行时人为启动装置进行切换。倒闸操作只需一键就能快速、自动完成。

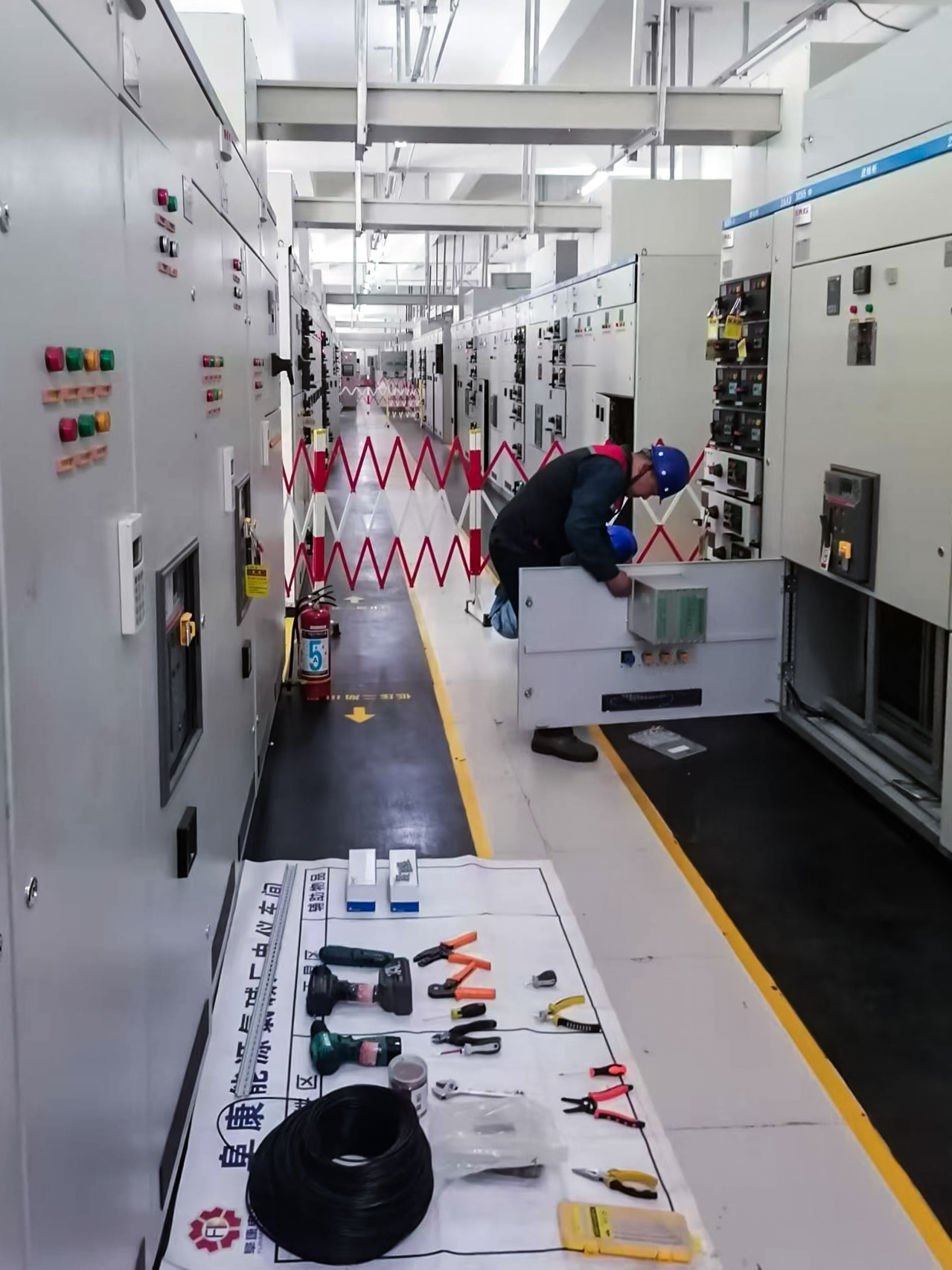

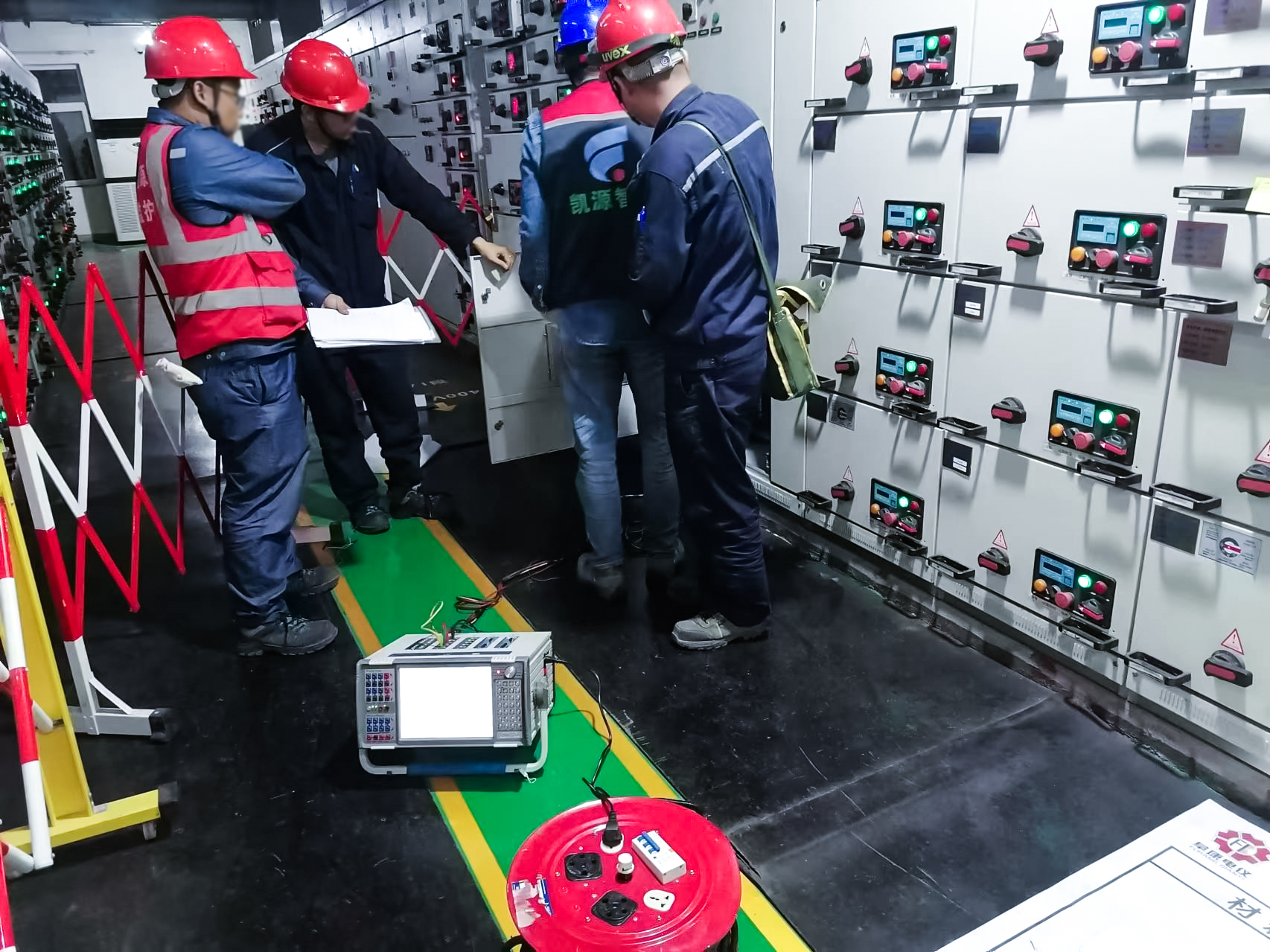

经过几次停电检修之际多班组人马加班加点顺利完工，并通过测试验收。目前已投产运行一年多了，运行状态良好，西安凯源智能电气专业而且熟练安装水平及装置的稳定性都得到用户的好评。
