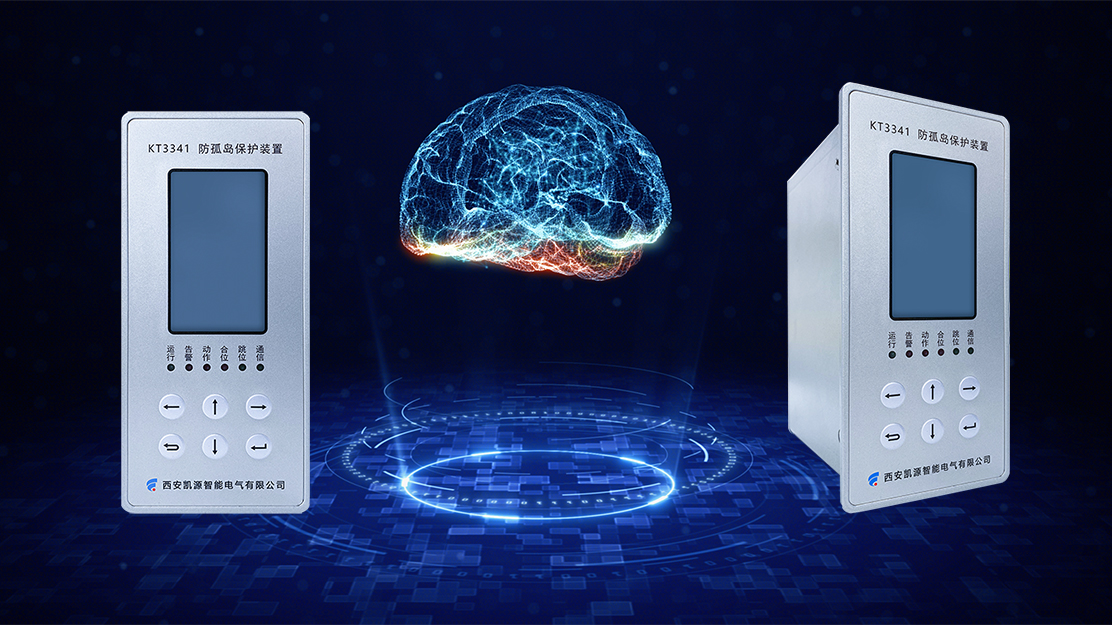

KT3341 防孤岛保护装置

产品概述

KT3341 防孤岛保护装置属于 KT3000 系列微机保护设备，专为光伏、储能分布式新能源并网系统开发，主要解决电网失电后分布式电源形成孤岛运行的安全隐患。装置集成孤岛判别、多种并网保护、电气量测控、事件录波、通信上传功能，当电网故障、检修停电发生孤岛效应时，可快速跳开并网断路器，将新能源电源与电网可靠解列，保障电网检修人员人身安全与场站、电网设备安全，满足新能源并网技术规范要求，广泛用于集中式光伏、分布式光伏、储能电站并网柜配套使用。

装置采用工业级硬件平台，具备四级 EMC 电磁兼容能力，适应戈壁、高海拔、强电磁干扰现场，可安装于 10kV、35kV 并网开关柜、光伏并网柜内，适配新建新能源项目及存量电站改造工程。

主要功能

1、孤岛判别与解列保护

采用被动判据为主，多重电气量综合判别孤岛状态；检测到孤岛工况后，按照整定延时输出跳闸出口，快速切除并网点，杜绝孤岛带电运行风险。

2、并网全套保护功能

• 过电压保护、低电压保护、系统失压保护

• 高频保护、低频保护、频率突变 df/dt 保护

• 逆功率保护，防止功率反向倒送电网

• 三段式方向过流保护、零序过流保护，应对并网侧短路故障

3、遥测采集

采集并网点三相电压、三相电流、有功、无功、功率因数、频率等电气参量，实时监测并网运行工况。

4、遥信采集

多路开关量输入，采集并网断路器、隔离开关位置信号，采集装置压板状态、外部联跳信号，变位信息实时上送。

5、遥控输出

具备跳闸出口、告警信号输出；支持电网恢复后有压检同期自动合闸，电网电压、频率恢复至合格区间，经延时判定后，自动发出合闸指令恢复并网；同时支持远方分合闸控制。

6、本地人机界面

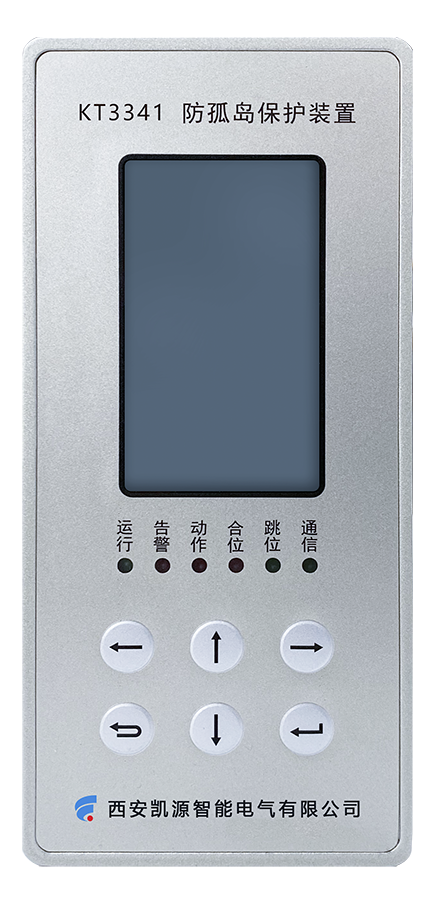

装置配置汉化液晶显示屏与操作按键，现场就地查看实时电气数据、保护定值、保护动作事件、故障录波信息，支持就地修改定值、压板投退，无需依赖远端监控后台。

7、通信组网功能

配置工业以太网、RS485 通信接口，支持 IEC‑60870‑5‑104、Modbus‑RTU 规约；可将运行数据、保护动作报告、录波文件上传至电站监控后台，满足电站远动上传要求。

8、事件记录与硬件自检

完整 SOE 事件顺序记录，毫秒级记录保护动作、开关变位；具备故障录波功能，留存故障时刻电压电流波形；整机硬件实时自检，电源、插件、通讯异常主动上报告警，便于故障溯源与运维排查。

技术特点

工业级模块化硬件，四级 EMC 抗干扰，适应新能源现场强电磁环境；多重判据防孤岛逻辑，保护定值全部可整定；集孤岛解列、并网保护、测控、录波于一体，简化并网柜二次回路；支持有压自动检同期合闸；故障录波、SOE 事件完整存储，掉电数据不丢失；标准机箱柜体导轨安装，适配并网柜空间；兼容主流新能源监控后台，适配新建、技改各类光伏储能并网项目。

应用场景

10kV、35kV 集中式光伏电站并网点；工商业分布式光伏电站；储能电站并网系统；光伏并网柜配套；存量新能源电站孤岛保护升级改造工程项目。
