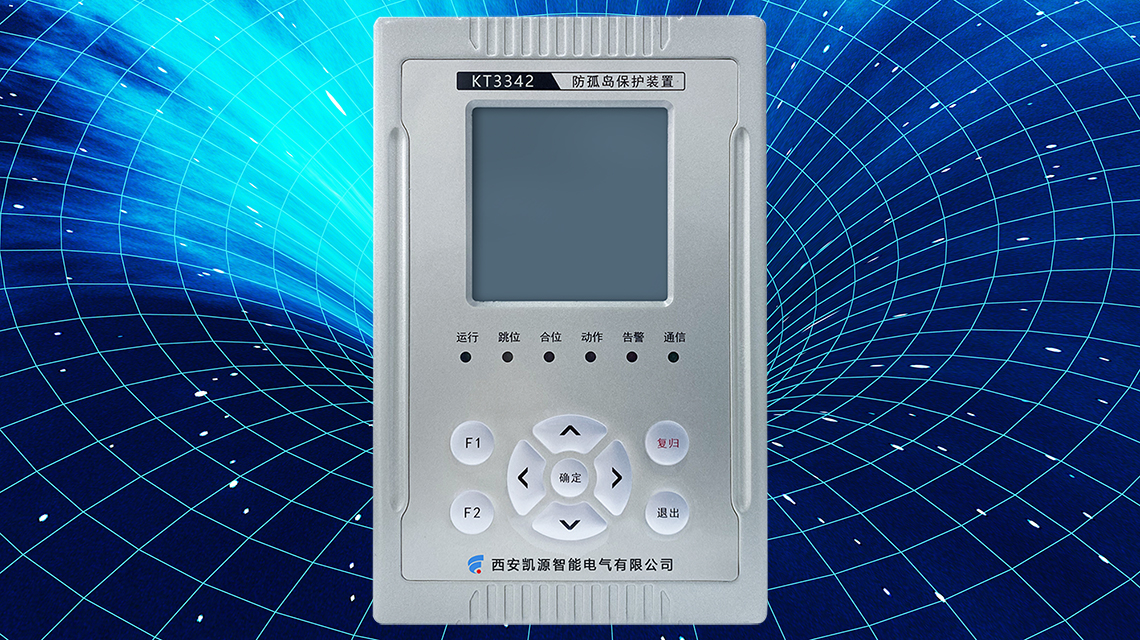

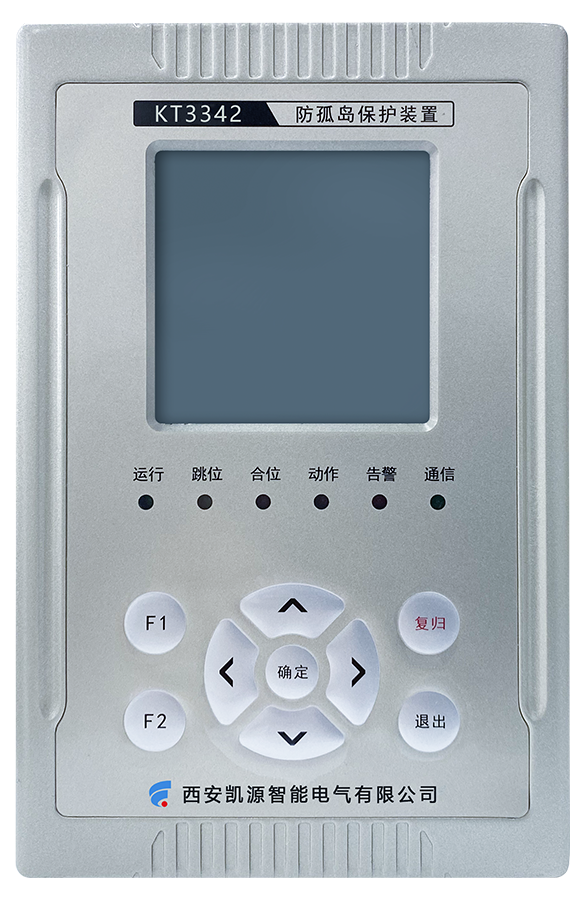

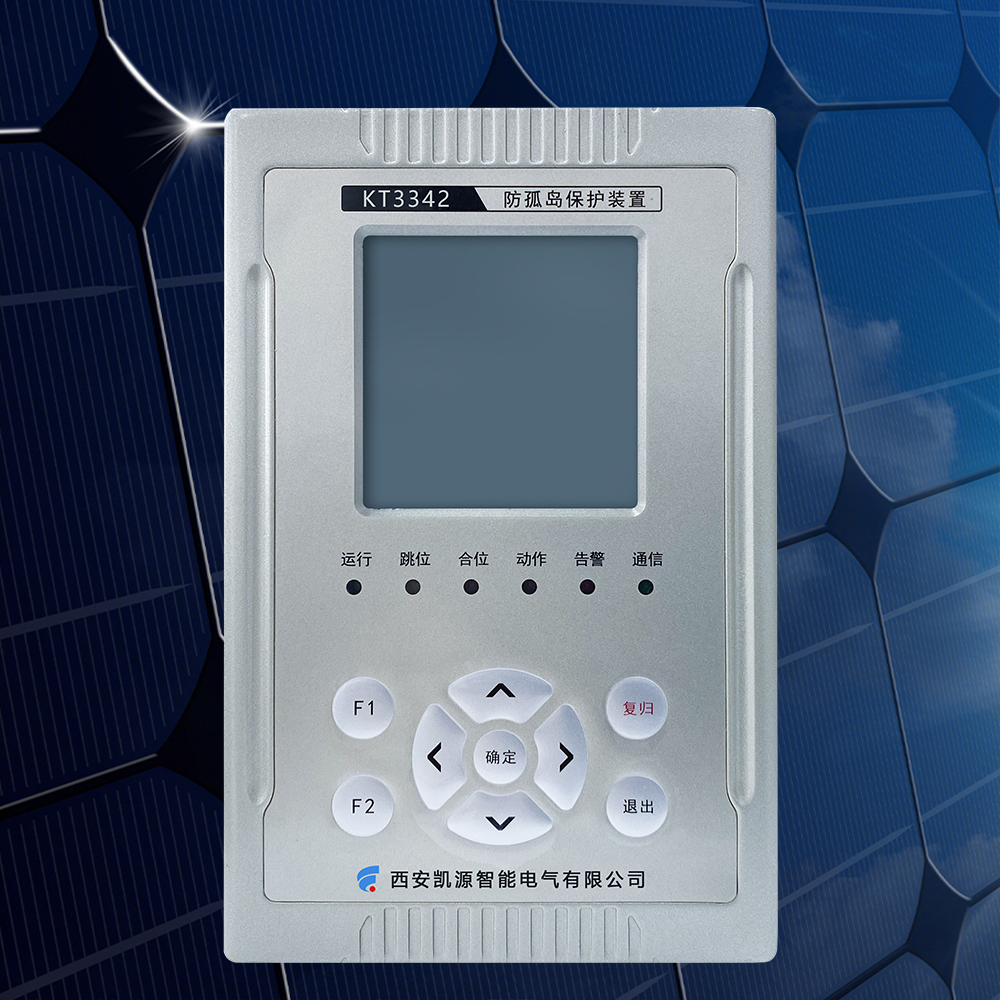

KT3342 防孤岛保护装置

产品概述

KT3342 防孤岛保护装置属于 KT3340 系列微机保护设备，专为工商业分布式光伏、小型储能 10kV 并网点开发，主要实现电网失电工况下孤岛判别与并网解列，作为逆变器防孤岛的硬件后备保护，满足分布式电源并网验收规范。装置集成孤岛判别、并网保护、电气量采集、事件记录、通讯上传功能，电网出现失压、故障产生孤岛效应时，快速跳开并网开关，切断分布式电源，保障检修人员人身与电网设备安全。

装置采用工业级硬件平台，具备四级 EMC 电磁兼容能力，适应厂区、园区、工商业屋顶光伏现场，适合就地安装于 10kV 光伏并网开关柜，广泛用于新建分布式光伏项目、存量分布式电站并网改造。

主要功能

1、孤岛判别与解列保护

采用被动判据检测孤岛工况，检测到孤岛状态后，按照整定延时输出跳闸出口，快速切除并网点；配置外部联跳输入接口，可接收外部保护联跳信号直接执行解列跳闸。

2、并网保护功能

• 过电压保护、低电压保护、系统失压保护

• 高频保护、低频保护、频率突变 df/dt 保护

• 逆功率保护，防止分布式电源功率反向倒送电网

• 两段方向过流保护、零序过流保护，处理并网侧短路接地故障

3、遥测采集

采集并网点三相电压、三相电流、有功功率、无功功率、功率因数、频率电气参量，实时监视分布式电源并网运行工况。

4、遥信采集

多路开关量输入，采集并网断路器、隔离开关位置信号、装置压板状态、外部联跳信号，开关变位实时上送后台。

5、遥控输出

具备保护跳闸出口、告警信号输出；支持有压自动合闸功能，电网电压、频率恢复至合格区间，经延时确认后自动合闸恢复并网；支持远方后台遥控分合闸。

6、本地人机界面

装置配置汉化液晶显示屏与操作按键，现场就地查看实时电气数据、保护定值、保护动作事件，支持就地修改定值、压板投退，无需依赖远端监控后台。

7、通信组网功能

配置工业以太网、RS485 通信接口，支持 IEC‑60870‑5‑104、Modbus‑RTU 规约；将运行数据、保护动作报告上传至电站监控后台，满足分布式电站远动上传需求。

8、事件记录与硬件自检

毫秒级 SOE 事件顺序记录，完整留存保护动作、开关变位时序；整机硬件实时自检，电源、插件、通讯异常主动上报告警，便于故障溯源、现场运维排查。

技术特点

工业级模块化硬件，四级 EMC 抗干扰，适配工商业分布式光伏现场；被动式孤岛判别逻辑，作为逆变器防孤岛独立硬件后备；集成孤岛解列、并网保护、测控采集，简化并网柜二次回路；支持有压自动合闸；SOE 事件数据掉电不丢失；标准机箱，开关柜就地安装；兼容主流分布式光伏监控系统，适配工商业分布式光伏、储能新建及技改并网项目。

应用场景

工商业屋顶 10kV 分布式光伏电站；园区小型储能电站并网系统；分布式电源 10kV 并网开关柜；存量分布式光伏电站孤岛后备保护升级改造项目。
