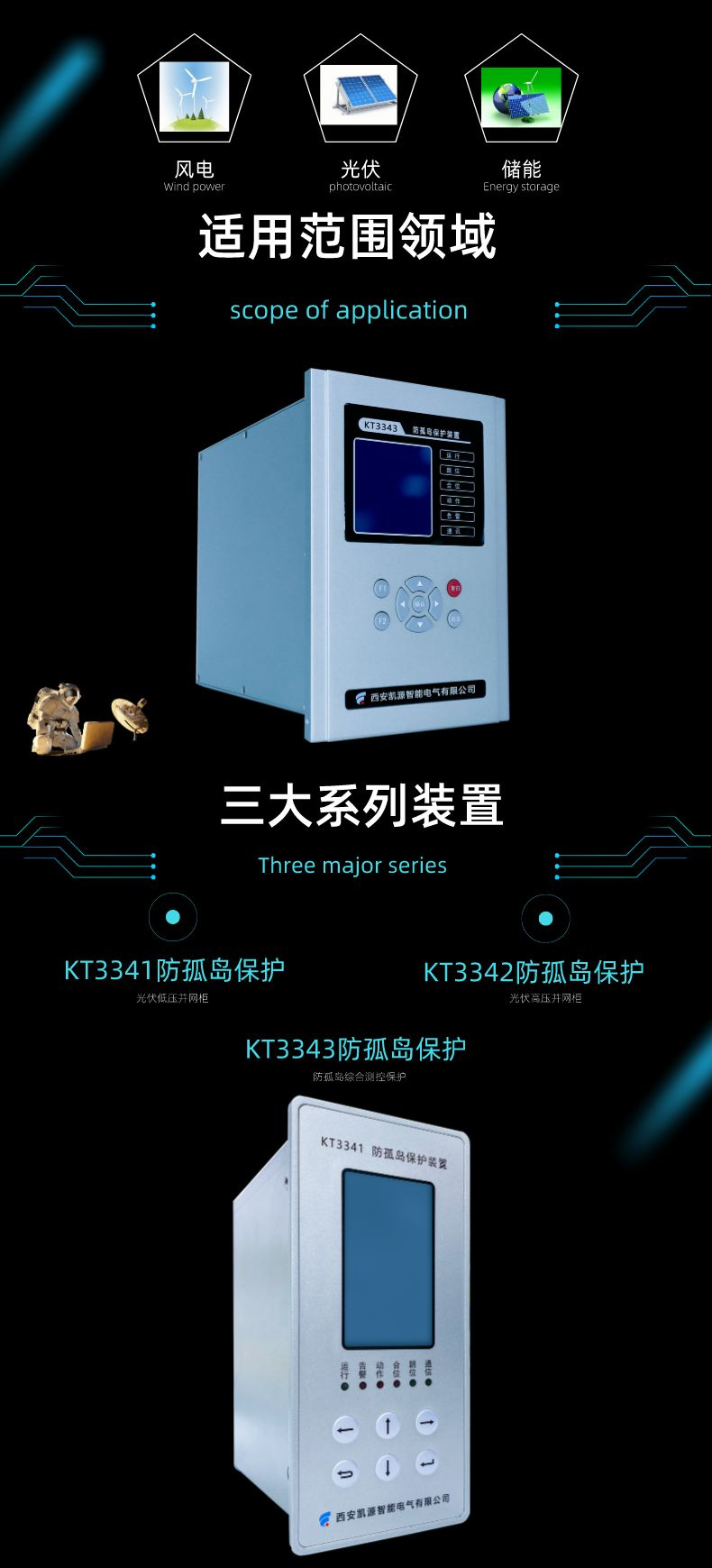

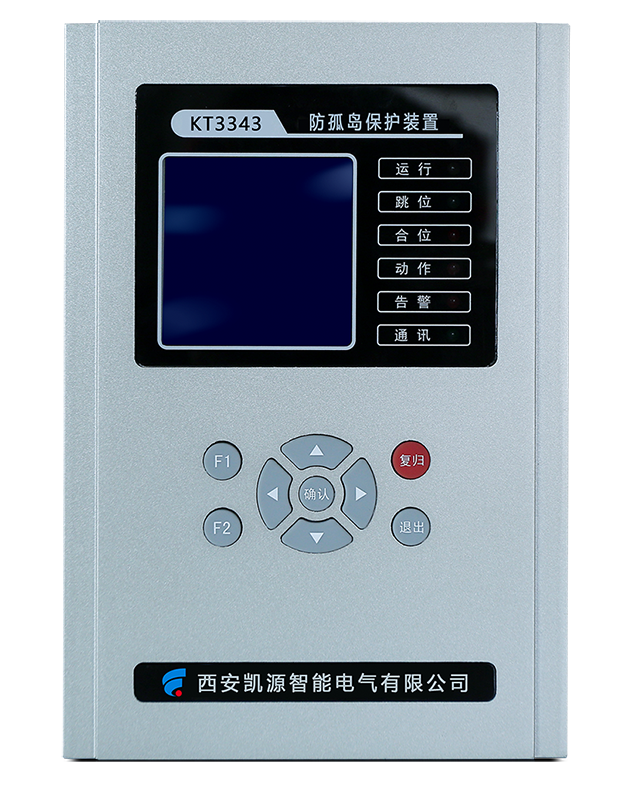

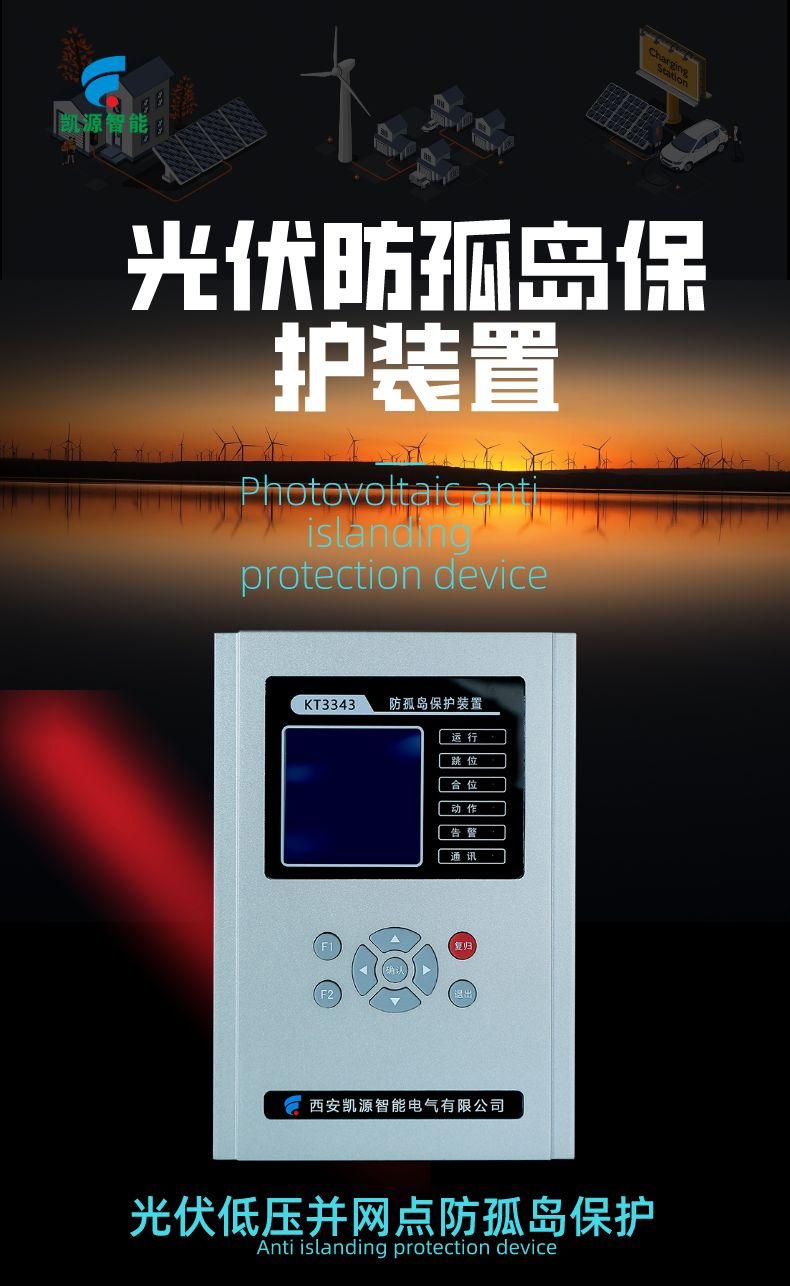

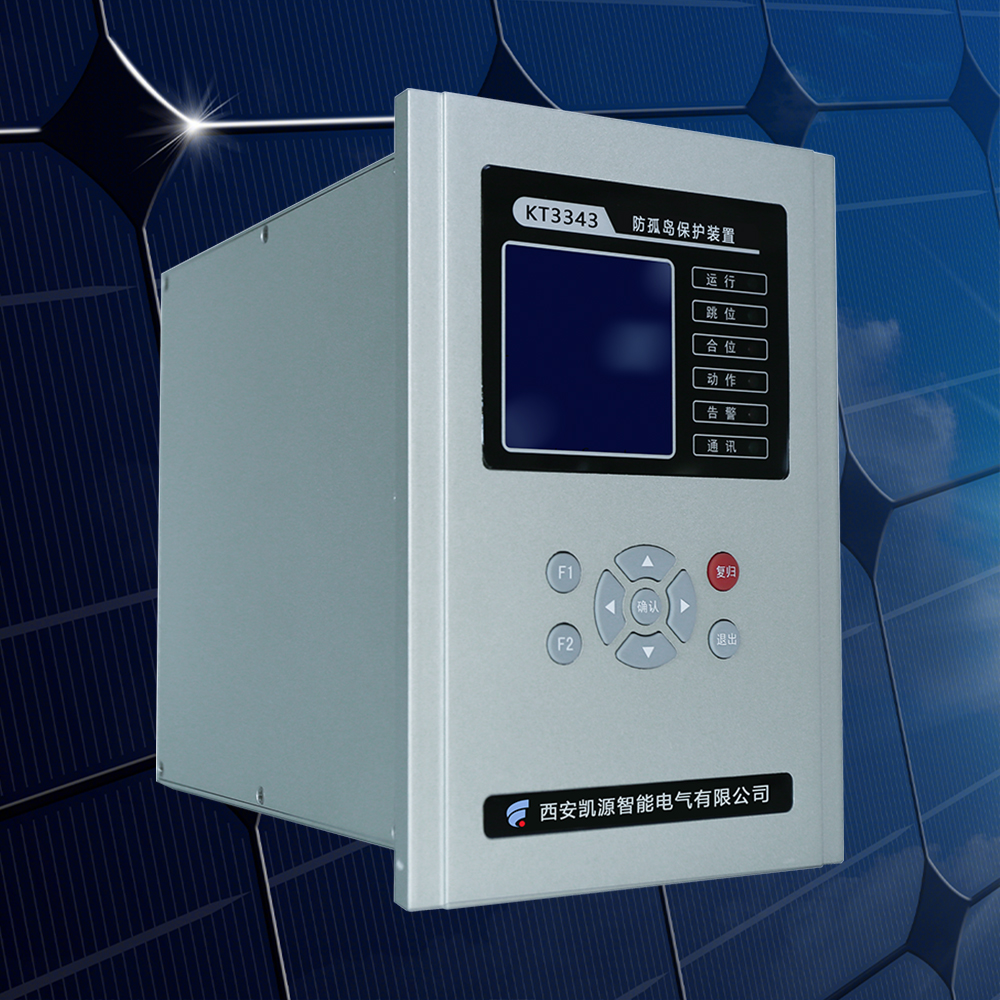

KT3343 防孤岛保护装置

产品概述

KT3343 防孤岛保护装置属于 KT3340 系列微机保护设备，面向风光储一体化电站、小电源并网、35kV 并网点，采用主动 + 被动复合孤岛判别算法，专门解决电网失电后分布式电源孤岛带电运行安全风险。具备孤岛解列、完整并网保护、测控采集、故障录波、IRIG‑B 对时、多回路联跳逻辑，电网发生故障、线路检修形成孤岛工况时，可快速跳开并网断路器，将新能源电源与电网可靠解列，满足调度并网技术规范，可组屏安装于升压站保护屏柜，适配大型风光储新建项目与存量电站技改。

装置采用工业级硬件平台，具备四级 EMC 电磁兼容能力，可适应戈壁、高海拔、强电磁干扰场站环境，支持多台装置联动，广泛应用于风光储混合电站、小水电、分散式风电光伏并网工程项目。

主要功能

1、孤岛判别与解列保护

主动扰动 + 被动阈值双重孤岛判别，消除孤岛检测盲区；检测孤岛工况后，按整定延时输出跳闸出口，快速切除并网点；多路外部联跳输入，支持多并网点联锁解列，接收调度、其他保护联跳信号直接触发解列跳闸。

2、并网全套保护功能

• 过电压保护、低电压保护、系统失压保护

• 高频保护、低频保护、频率突变 df/dt 保护

• 逆功率保护，防止功率反向倒送电网

• 三段方向过流保护、零序过流保护，处理并网侧短路接地故障

3、遥测采集

采集并网点三相电压、三相电流、有功功率、无功功率、功率因数、频率等电气参量，完整监视并网运行工况。

4、遥信采集

多路开关量输入，采集并网断路器、隔离开关、接地刀闸位置、装置压板状态、外部联跳信号，开关变位毫秒级上送后台。

5、遥控输出

具备保护跳闸出口、多路告警信号输出；支持检电压、检频率检同期自动合闸；电网电压、频率恢复至合格区间，经延时确认后自动合闸恢复并网；同时支持远方后台遥控分合闸。

6、本地人机界面

装置配置汉化液晶显示屏与操作按键，现场就地查看实时电气数据、保护定值、保护动作事件、故障录波波形；支持就地修改保护定值、压板投退，可不依赖远端监控后台。

7、通信组网与对时功能

配置双工业以太网、RS485 通信接口；支持 IEC‑60870‑5‑104、Modbus‑RTU 规约；支持 IRIG‑B 硬件对时，实现全站装置统一时间同步；将运行工况、保护动作报告、录波文件上传至电站监控及调度系统，满足电力二次安防组网要求。

8、事件记录与硬件自检

毫秒级 SOE 事件顺序记录；大容量故障录波，完整留存故障全过程电压电流波形；整机硬件实时自检，CT/PT 断线识别，电源、插件、通讯异常主动上报告警，便于故障溯源与运维排查。

技术特点

工业级模块化硬件，四级 EMC 强抗干扰，适配风光储复杂电磁环境；主动 + 被动复合孤岛判别，消除检测盲区；支持 IRIG‑B 硬件对时，满足调度时间同步要求；多路外部联跳，支持多电源并网点联锁解列；集成孤岛解列、并网保护、测控、故障录波于一体，简化二次回路；检同期有压自动合闸，适配无人值守场站；SOE、录波数据掉电不丢失；支持组屏安装；兼容国内主流监控、调度系统，适配风光储...
